在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表（RGM；该变频器被称为收入等级变频器），您可以在 RGM 的同一总线上连接一个外部仪表。

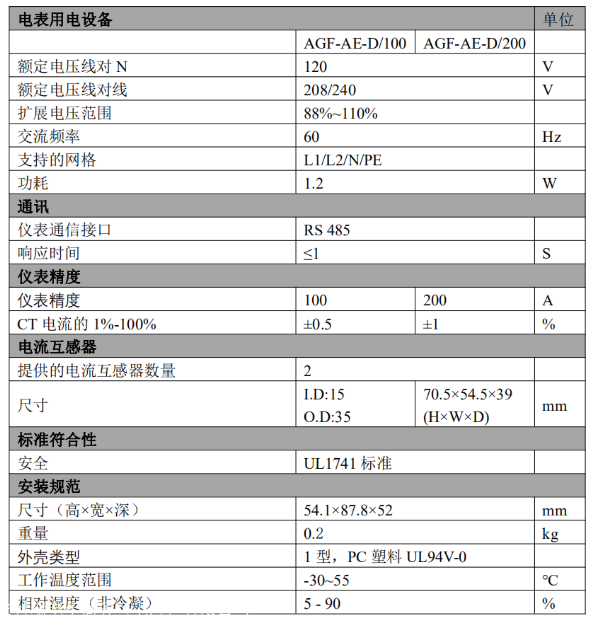

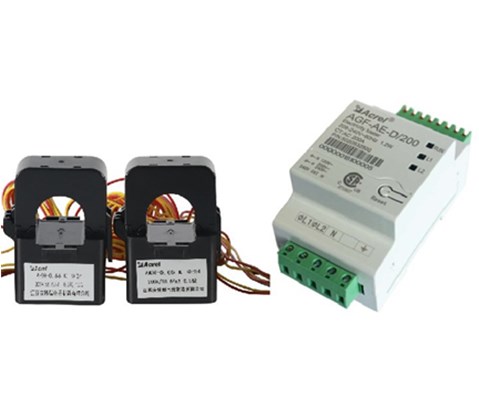

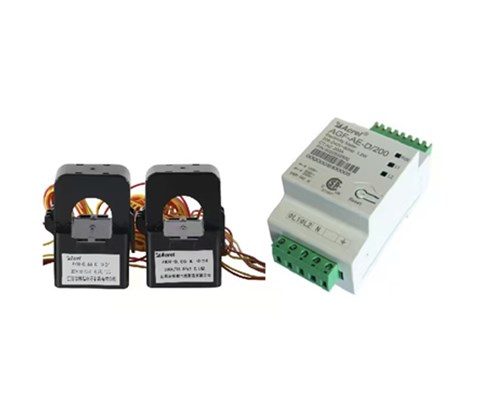

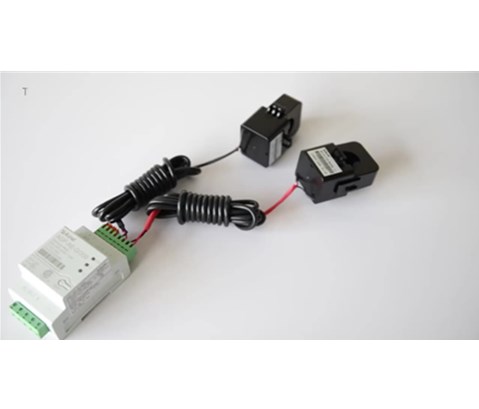

1. AGF-AE-D/200防逆流检测仪表安装

　　安装说明应说明所用的国家电气规范、ANSI/NFPA 70 接线方法。

2. 安装指南仪表通过 RS485 与变频器相连。

　　交流电线规格：1.3 至 2.0 mm 直径/22-18 AWG 绞合线，600 V，THHN、MTW 或 THWN 型。

　　RS485 接线规格：电缆类型：至少 3 线屏蔽双绞线（可使用 4 线电缆）

　　导线截面积：0.32-0.81 mm 2/24-18 AWG（可使用 5 类电缆）

　　仪表被视为“连接设备”，需要断开装置（断路器、开关或断路器）和过电流保护（保险丝或断路器）。

　　仪表消耗 10-30 毫安，因此任何开关、断路器、保险丝和/或断路器的额定值由线规、电源电压和所需的电流中断额定值决定。

　　开关、断路器或断路器需位于仪表附近且易于操作。

　　使用额定电流小于等于 20A 的断路器或保险丝。

　　当监测多条线路时，使用分组断路器。

　　断路器或保险丝需保护标有 L1 和 L2 的电源端子。在极少数中性点有过电流保护的情况下，过电流保护装置需同时中断中性点和不接地导体。

　　电路保护/断开系统需符合所有国家和地方电气规范。

3. 安装和连接仪表

　　A. 仪表应安装在配电箱中

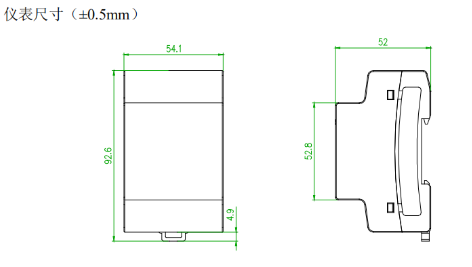

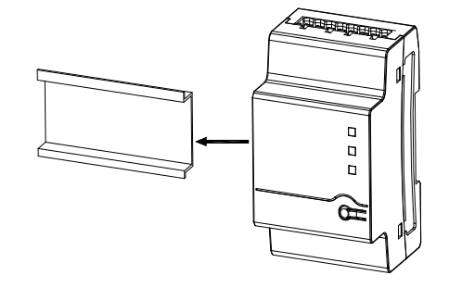

　　B. 将仪表安装在 35mm 的德国工业标准导轨上。

4. 安装 CTs：

　　A. 合上电流互感器前，关闭交流电源。

　　B. 在待测导体周围安装电流互感器。分裂芯电流互感器可在导体周围打开 3 次安装。可以在CT 周围固定尼龙扎带，以防止意外打开。

　　C. 安装 CT，箭头指向网格，以便进行消耗或出口测量。电流互感器与电表包装在一起。

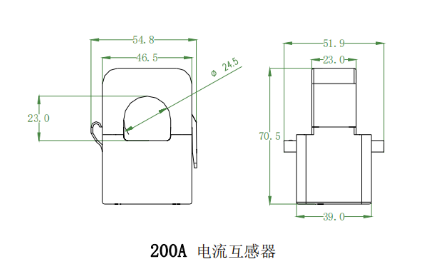

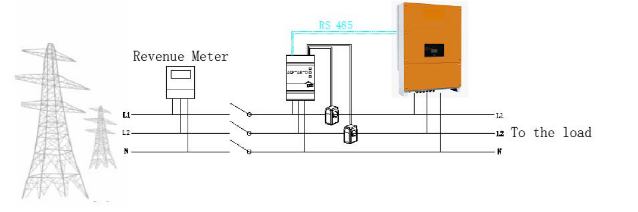

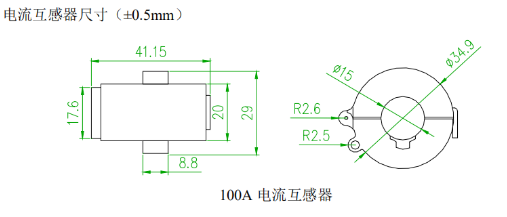

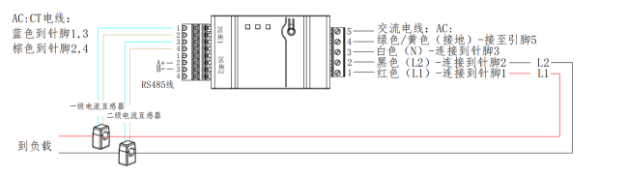

　 D. 连接仪表：如果要将仪表连接到变频器，请参阅下面的连接图
