功能：
安科瑞IT配电监测系统适用于各类交流、直流、交直流混合的不接地系统，实时监测不接地系统对地的绝缘状况，当监测到系统对地发生绝缘故障时，及时发出报警信息，提醒工作人员及时排查故障，消除隐患，保障系统安全可靠的运行。产品主要包括医用隔离电源系统产品和AIM-T系列工业用绝缘监测产品。

应用场所：
（1）医疗2类场所（手术室、各类重症监护室）；
（2）矿类场所（煤矿、矿山等）；
（3）有色金属冶炼（电解铝车间、冶金厂等）；
（4）化工厂；
（5）船舶；
（6）易燃易爆场所。

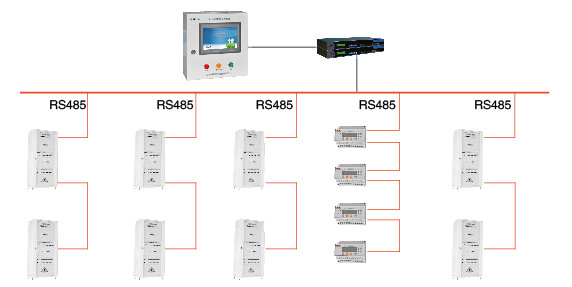

  IT配电监测系统以计算机（或触摸屏）、通讯设备、测控单元为基本工具，采用现场总线进行组网，为各类场所IT配电系统的实时数据采集及远程管理与控制提供了基础平台。其层次结构如下所示：

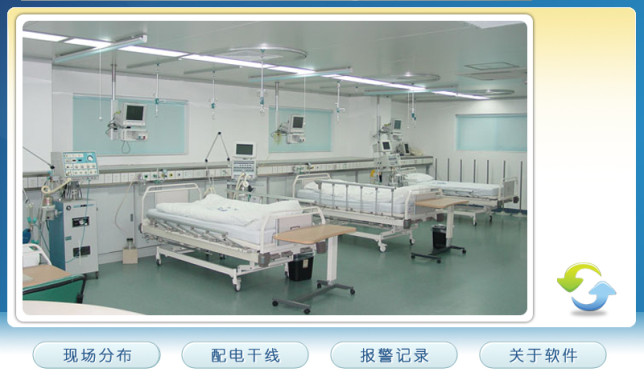

  安科瑞IT配电监控系统是基于触摸屏软件设计，软件具有远程测量、远程参数设置和远程自检等多种功能，为各类场所的IT配电系统的集中监控提供了强大的系统集成工具。软件的主要功能如下：

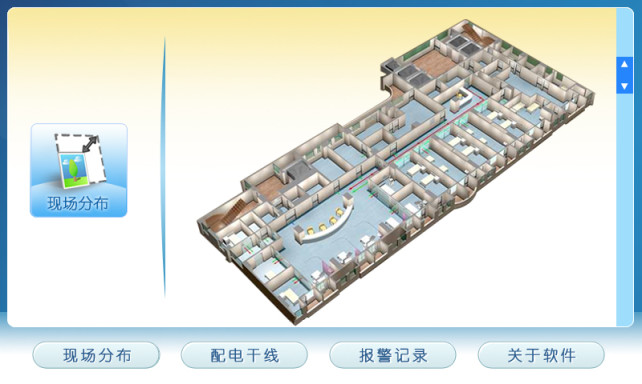

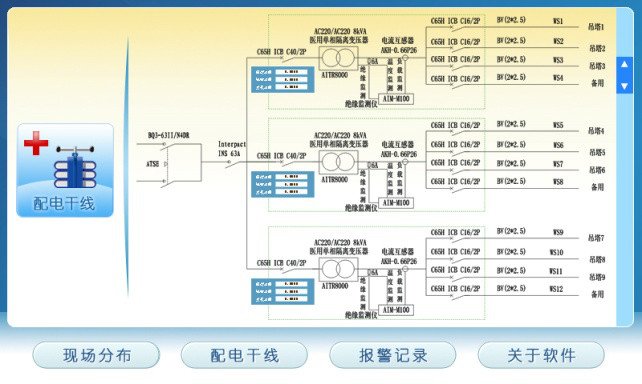

一次图和现场分布显示
  系统具有一次图及现场分布图显示功能，能直观的了解并及时地发现IT供电系统的报警地点或区域，从而方便专业人员及时到达现场进行故障排查；

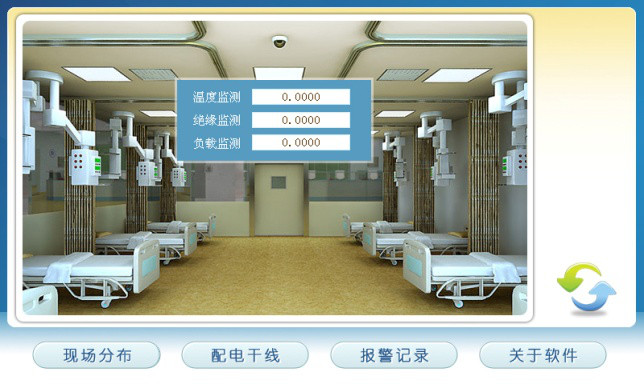

实时数据采集与显示
  利用安装于各IT配电系统中绝缘监测仪表和绝缘故障定位仪表，采集各隔离电源系统的参数。采集到的数据实时显示在监控系统界面，这些监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等；

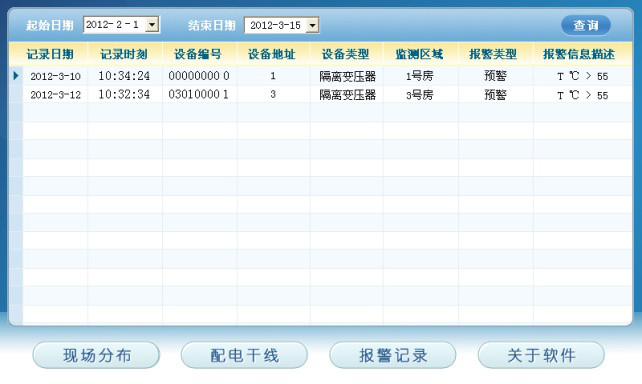

故障报警
  将各IT配电系统出现的各类故障，如绝缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录，并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。同时启动监控系统的声光报警系统，及时提醒相关人员，进行故障处理。其中，声音报警信号可被手动消除。
远程参数设置和查询
  通过系统，可根据要求远程调整和设置各IT配电系统中绝缘监测仪的各类报警参数阈值，也可以任意查看这些报警参数值。参数包括绝缘报警值、负载电流报警值和隔离变压器温度报警值等。

图形显示功能：
  系统可以以曲线的形式，显示各IT配电系统的绝缘状况、负载状况，以及隔离变压器的温升状况，以及它们的变化趋势，以便于分管理人员了解和分析各电源系统的运行变化情况，有针对性的对某些系统进行维护和保养。
医疗IT配电监测系统产品
名称 型号 功能
绝缘监测仪 AIM-M10 绝缘监测、隔离变压器温度监测、负载监测、接线断路判断、及故障报警功能；1路继电器、1路RS485通讯、24VDC电源输出
AIM-M100 绝缘监测、隔离变压器温度监测、负载监测、接线断路判断、及故障报警功能，2路继电器、2路RS485通讯
AIM-M200 绝缘监测、隔离变压器温度监测、负载监测、接线断路判断、及故障报警功能，2路继电器、1路RS485通讯、1路CAN通讯，支持绝缘故障定位
直流稳压电源 ACLP10-24 为AID系列报警与显示仪提供24V稳压电源
DR-60-24 为AIM-M200医疗智能绝缘监测仪、ASG100测试信号发生器、AL100-4/AL100-8绝缘故障定位仪和AID200集中报警与显示仪提供直流24V的稳压电源
报警与显示仪 AID10 出现绝缘故障、过负载、变压器温升过高和接线故障时报警
AID120 具有绝缘电阻、变压负荷率实时显示功能;可远程设置绝缘监仪的报警阀值
AID150 采用RS485通讯,可远远程监测最多16套AM-M10、AIM-M100绝缘监测系统和AIM-R100剩余电流监测系统的运行状况,也可以远程设置各类报警参数的阈值和远程启动各仪表自检。实可时监测与仪表通讯是否正常,并正记录20条故障记录。
AID200 采用CAN通讯,可远程显示多达16套AIM-M200绝缘监测系统的运行状况,也可以远程设置各类报警阈值和启动各监测仪自检。可实时监控监测仪通讯是否完好,并可记录20条事件记录。
测试信号发生器 ASG100 采用CAN总线技术，可与其它设备进行数据交互。当系统出现绝缘故障时，可产生故障定位信号注入系统中，配合故障定位仪定位故障回路。且具有L1、L2断线监测功能。
故障定位仪 AIL100-4 采用CAN总线技术，可与其它设备进行数据交互。配合测试信号发生器可实现故障定位功能 最多可定位4个支路
AIL100-8 最多可定位8个支路
电流互感器 AKH-0.66P26 与AIM系列绝缘监测仪配套使用的保护型电流互感器。最大可测电流为50A,变比为2000:1
医用隔离变压器 AITR3150 单相隔离变压器，电压变比为1：1，用于将TN-S系统转换为IT系统。 最大容量为：3150VA
AITR5000 最大容量为：5000VA
AITR6300 最大容量为：6300VA
AITR8000 最大容量为：8000VA
AITR10000 最大容量为：10000VA
剩余电流监测仪 AIM-R100 12路剩余电流监测,1路继电器输出,事件记录,点阵式LCD显示,RS485/ Modbus通讯,报警范围:6mA-1A
剩余电流互感器 AKH-0.66/L20 与AIM系列绝缘监测仪配套使用的保护型电流互感器。最大可测电流为50A,变比为2000:1
医用隔离电源柜 GGF-I 单相输入，包含单套隔离电源系统
GGF-0 三相输出，包含单套或多套隔离电源系统，最多4套
医用隔离电源监控器 GGF-800 一次图和现场分布图、实时数据采集与显示、故障报警和故障记录、远程参数设置和查询，以及图形显示功能
智能插座箱 AMIS10-J4 提供TN系统智能安全插座,具有4路插座漏电检测及定位、故障报警、1路RS485通讯、故障事件记录等功能
AMIS100-J3 提供TN系统智能安全插座,具有3路插座漏电检测及定位、故障报警、1路RS485通讯、故障事件记录等功能
AMIS100-J3/B 提供TN系统智能安全插座,具有插座漏电检测及定位、故障报警、
1路RS485通讯、故障事件记录、断电故障报警等功功能
外接报警与显示仪 AID160 采用RS485通讯,可远程监测最多16套AMIS系列智能插座箱,并可记
录20条故障记录

 工业IT配电监测系统产品

名称 型号 功能
绝缘监测仪 AIM-T300 可监测480V以下交流、直流、或交直流混合的不接地系统对地电阻和电容值,并具有故障预警和报警功能;1路RS485通讯;2路继电器输出;自检功能;SOE事件记录
AIM-T500 可监测690V以下交流以及交直流混合不接地系统、800V以下直流不接地系统对地的电阻和电容值;并具有故障预警和报警功能;1路RS485通讯,两路继电器输出;自检功能;SOE事件记录
绝缘监测用耦合仪 ACPD100 与AIM-T500绝缘监测仪配套使用，可监测单相交流0-1150V，直流0-1760V的不接地系统的绝缘电阻。
ACPD200 与AIM-T500绝缘监测仪配套使用，可监测交流三相0-1650V，或交流系统带直流元件（如整流）的0-1300V不接地系统的绝缘电阻
