功能：
AFRD防火门监控系统集中控制其各终端设备即电动闭门器、电磁释放器的工作状态，实时监测疏散通道防火门的开启、关闭及故障状态，显示终端设备开路、短路等故障信号。系统采用消防二总线将具有通信功能的监控模块相互连接起来，当终端设备发生短路、断路等故障时，防火门监控器能发出报警信号，能指示报警部位并保存报警信息，最大限度的保障了电气安全的可靠性。

应用场所：
（1）办公建筑（商务办公、国家机关办公建筑等）；
（2）商业建筑（商场、金融机构建筑等）；
（3）旅游建筑（宾馆饭店、娱乐场所等）；
（4）科教文卫建筑（文化、教育、科研、医疗卫生、体育建筑等）；
（5）通信建筑（邮电、通信、广播、电视、数据中心等）；
（6）交通运输建筑（机场、车站、码头建筑等）。

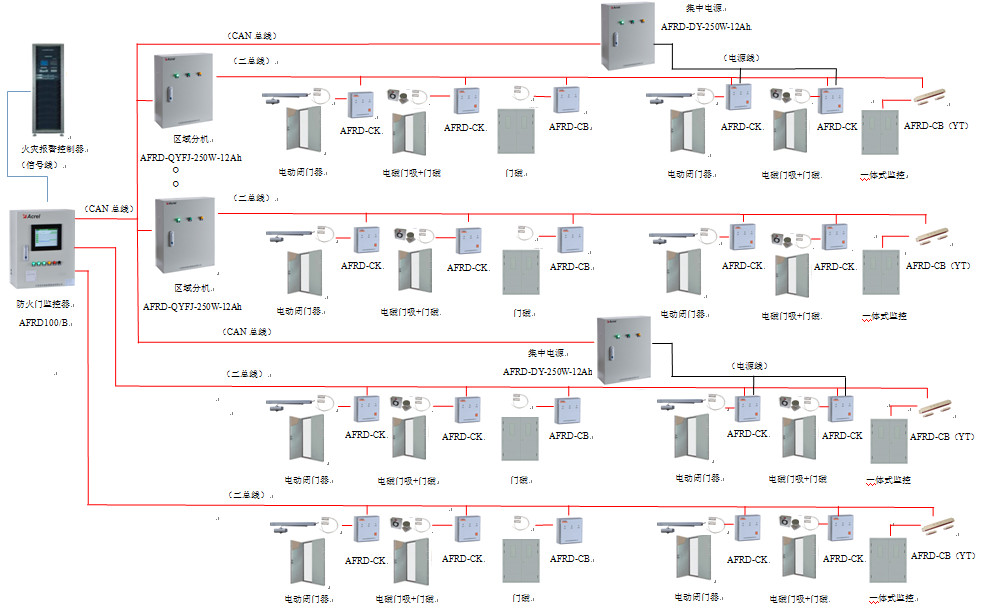

  AFRD100防火门监控系统采用AFPM100/B防火门监控器（主机）+区域分机+防火门监控模块三层结构组网模式，适用范围广，满足各种环境的现场，便于区域化管理，监控模块与监控器之间采用二总线通讯，监控器与分机之间采用CAN总线通讯，满足了通讯实时性高的要求。

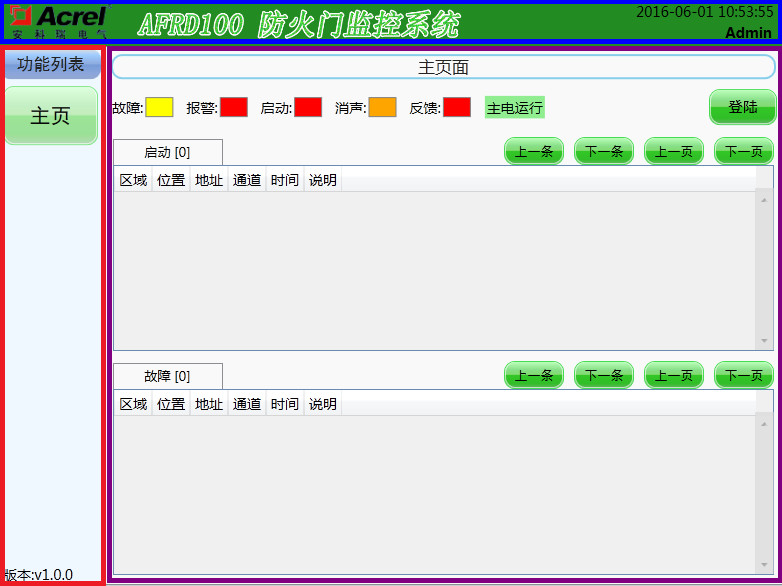

系统运行主界面

  包含“登陆”按钮、“界面标题”、“功能列表”、“系统状态栏”四部分组成，可以快速查询当前监控状态，也可用于工作人员登录操作。

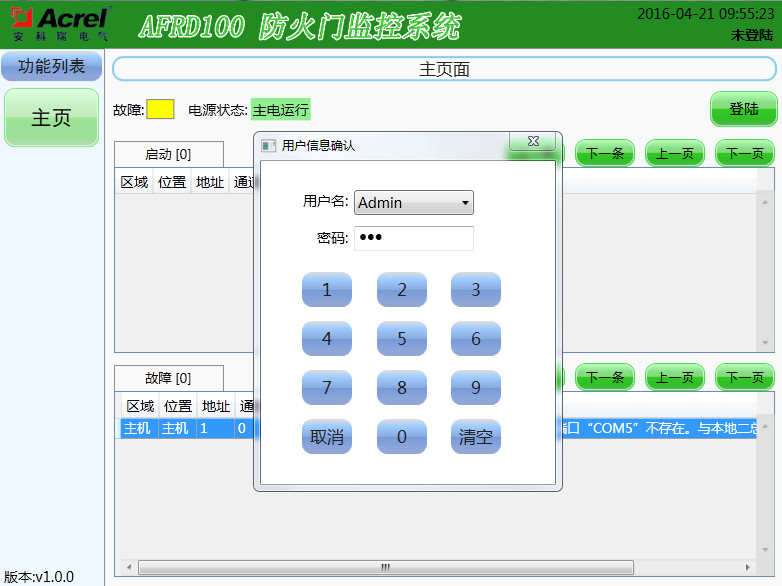

用户登录界面
  输入正确的用户名和密码后， 系统状态栏会直接跳转至当前用户的操作界面下，可显示当前登录用户和功能列表。

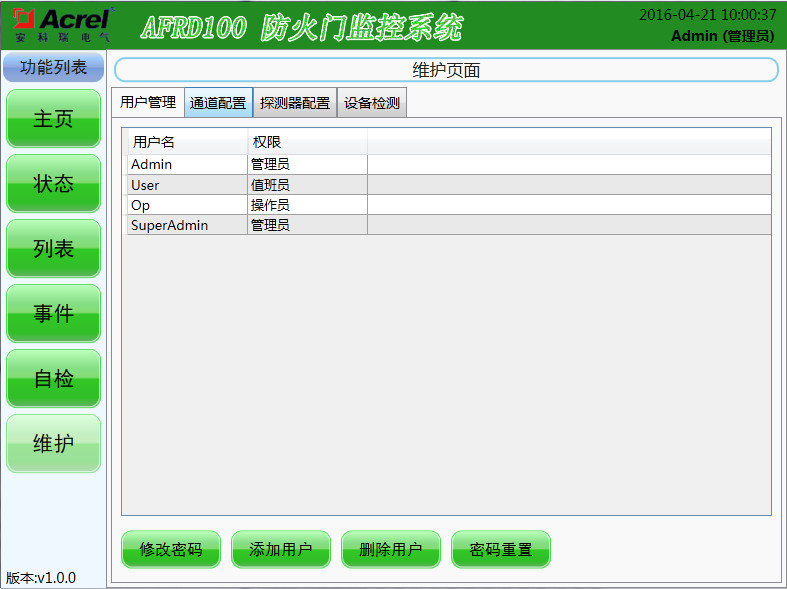

权限管理界面

  该界面设有三种操作级别，操作权限级别依次为“超级管理员”→“管理员”→“操作员”，其中高级别可添加低级别的新用户。

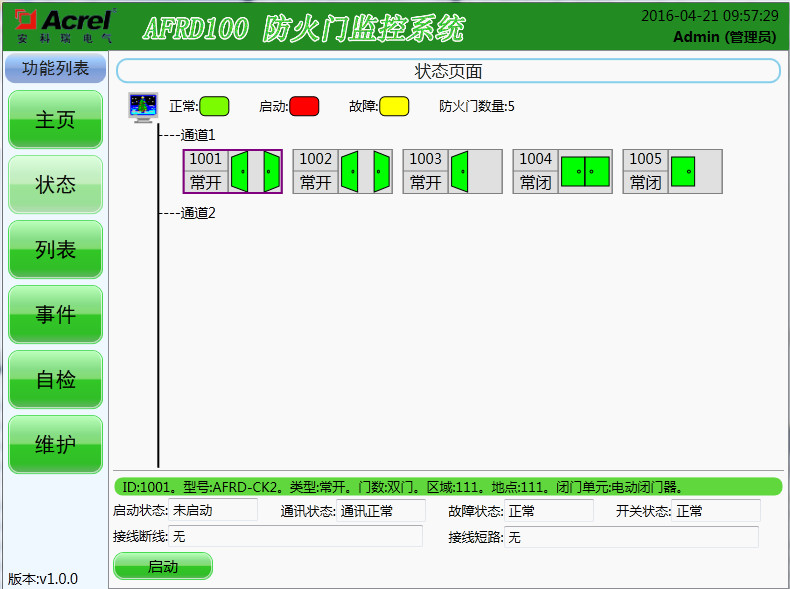

状态监测界面
  该界面以图形化显示方式直观的展现了被监测的防火门的工作状态，点击防火门图标后，系统会显示该防火门的详细信息。

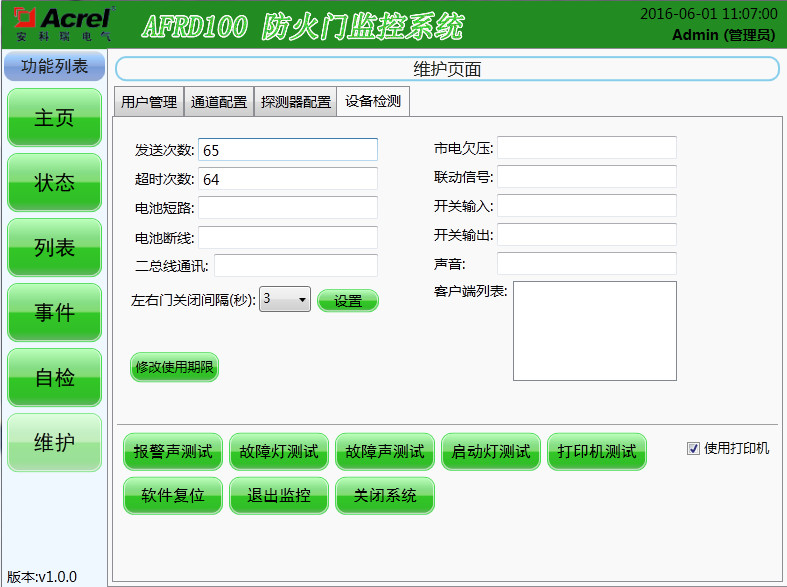

设备检测界面

  该界面可以直接查看和设置一些系统运行参数，独立测试监控器部分功能，但只有“管理员”及其以上级别才有操作权限。

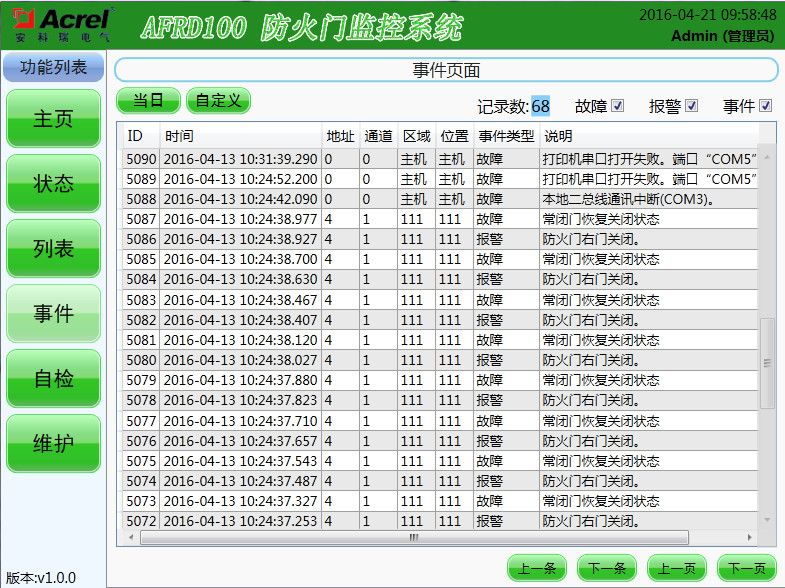

事件记录界面
  该界面可显示当前存储的报警记录、故障记录和事件记录，可选择查询当天记录也可以自定义查询日期。
1)消防设备电源状态监控器
外形 名称 规格 功能
  AFRD100/B2
防火门监控器		 ≤128点 能接收防火门监控模块传送指令，并在接收指令后将处于打开状态的防火门关闭，并将其状态信息反馈至防火门监控器的电动装置
  AFRD100/B
防火门监控器		 ≤256点
（可扩展）		 实时接收、检测并显示各路防火门装置的工作状态信息，并能在分析、整合后，发出指令控制常开防火门的关闭

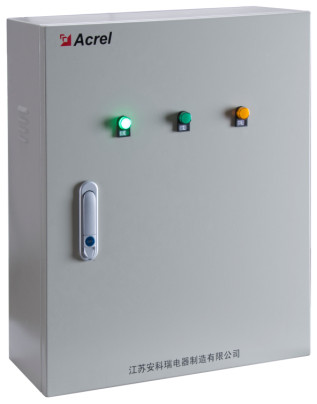

2)区域分机
产品外形 名称 规格 产品功能
  AF-QYFJ-250W-12Ah
区域分机		 ≤256点 对局部分区内的装置实行有效监控，将自身的状态信息上传至监控器，延长通讯距离，扩展系统容量
  AF-QYFJ-50W-7Ah
区域分机		 ≤128点

3)监控模块
应用场景 型号 主要功能
常开单门 AFRD-CK1 接收常开单扇防火门的状态信息并将其反馈至监控器，同时将监控器的指令传递给电动闭门器、电磁释放器
常开双门 AFRD-CK2 接收常开双扇防火门的状态信息并将其反馈至监控器，同时将监控器的指令传递给电动闭门器、电磁释放器
常闭单门 AFRD-CB1 接收常闭单门防火门的状态信息并将其反馈至监控器
常闭双门 AFRD-CB2 接收常闭双门防火门的状态信息并将其反馈至监控器
