功能：
Acrel-Bus智能照明控制系统（以下简称系统），是基于KNX总线技术设计的控制系统。KNX总线技术起源于欧洲，是在EIB、Batibus和EHS这三种住宅和楼宇的总线控制技术上发展起来的，其中EIB（European Installation Bus，欧洲安装总线）是该总线技术的主体。
系统通过标准的2*2*0.8EIB BUS总线（即KNX总线）将所有的智能照明控制模块连接到一起，并组成一套完整的控制系统。该系统理论最大连接控制模块数量达58000多个，在实际项目应用中，系统即可实现照明灯具的远程集中控制，又可实现就近控制功能。其灵活多样的智能化控制及庞大的设备容量，特别适用于医院、学校、酒店及各类体育场所、机场、隧道等大型公建项目照明系统的智能化控制。

应用场所：
（1）大型商场、超市、广场、智能小区；
（2）学校、医院、办公楼、酒店、银行；
（3）景观照明、建筑外立面泛光照明；
（4）厂房车间、仓库；
（5）数据中心、机房；
（6）机场、地铁站、高铁站、桥梁隧道、停车场；
（7）福利院、展览厅、市民中心等领域；
（8）博物馆、图书馆、体育场馆、文化馆、市民中心等大型公建项目的照明系统。

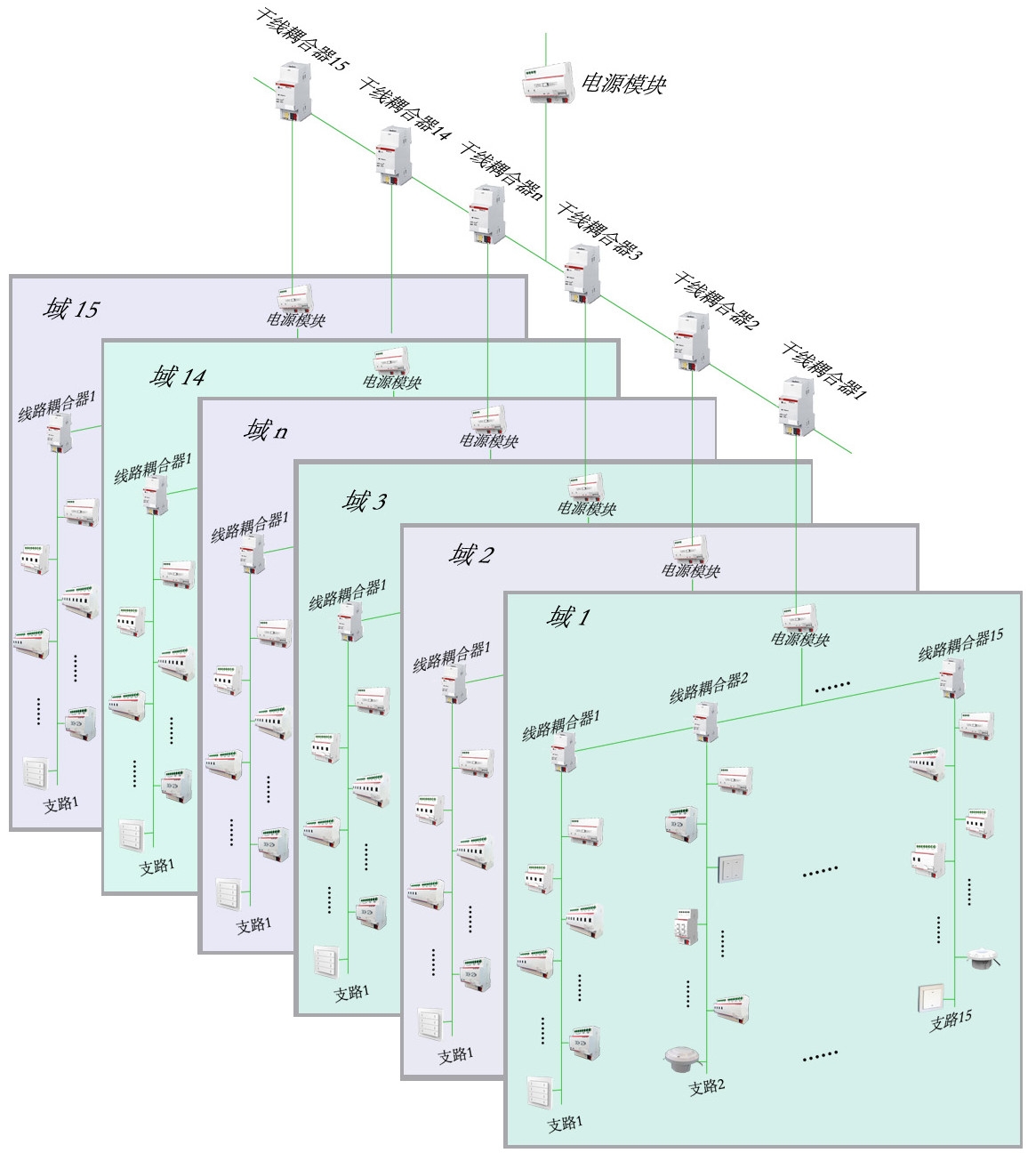

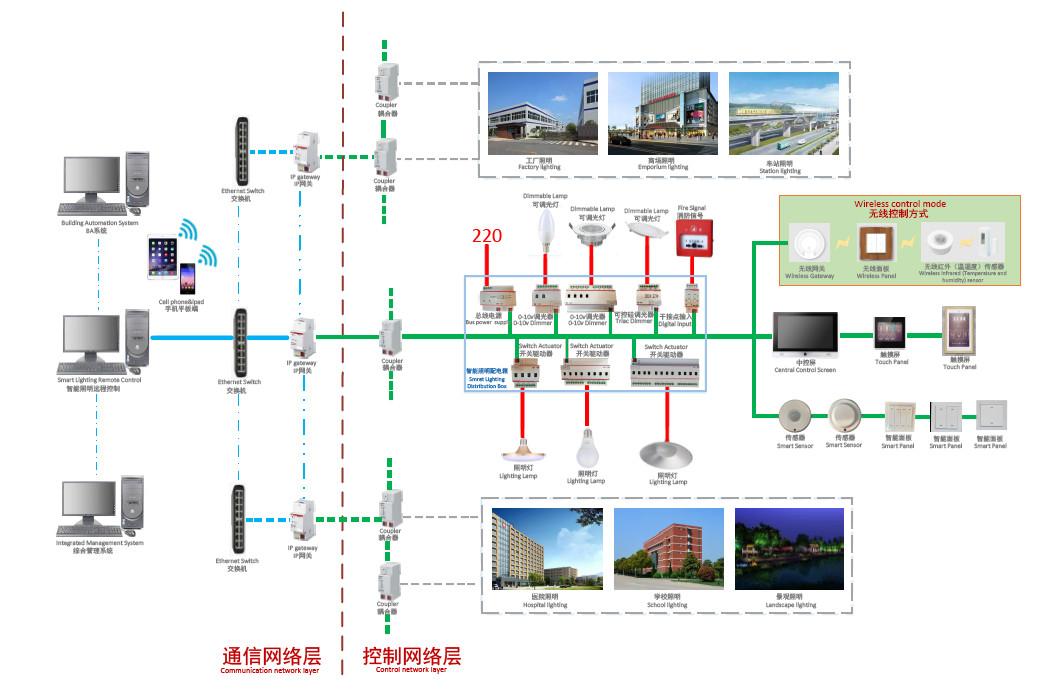

系统一般采用分层结构，搭建项目时，划分成域和支线这种分布式总线结构，一方面其布局清晰，布线简单，容量大，对各种类型的项目尤其是大型公建项目特别适用。另一方面有效提高了系统的可靠性。由于每个域和每条支路分别分配了KNX电源，这种电气的隔离使得系统的某个部分出现故障时，其他部分仍能继续工作。一条线路或一个域内的数据通信不会影响到其它范围的数据通信。

安科瑞智能照明控制产品种类齐全，方案完善，多种控制方式灵活多样，系统一般可通过自动控制、手动控制、定时控制、电脑集中控制实现控制功能。

1)自动控制：在停车场、走道、梯厅等公共区内可安装传感器，实现自动控制。传感器可监测当前环境有无车/人进入或者离开，若没有车开动或没有人走动时，灯不会亮；有车动作或人走动时，受控区域内灯亮，人/车走后，灯延时灭。

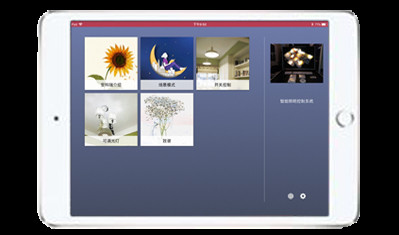

2)手动控制：在值班室、电梯口、房间等位置可安装智能面板、触摸屏，实现现场手动控制。面板/触摸屏可实现一对一、一对多控制。现场控制的灯在电脑端也可集中控制。

3)场景控制：系统根据不同场景的控制需求,预先设定多种场景模式，在面板/触摸屏/中控界面都可设置场景开关。系统正常运行时，由工作人员进行自由切换。

4)定时控制：对于一些用时比较固定的项目，如：景观照明、办公大楼、银行、学校等。可根据客户需求、或者用户开灯关灯的时间规律，设置定时开关，完成照明系统的自动控制，确保在低峰期内的能源消耗最小。

5)消防联动：智能照明系统可与消防系统联动控制，当有火灾报警信号时，强制点亮应急灯，为人们安全撤离提供生命之光。

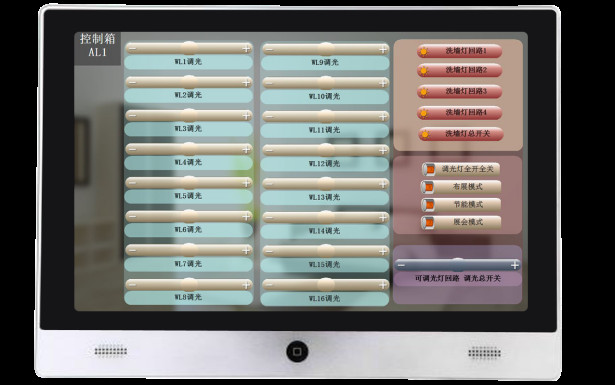

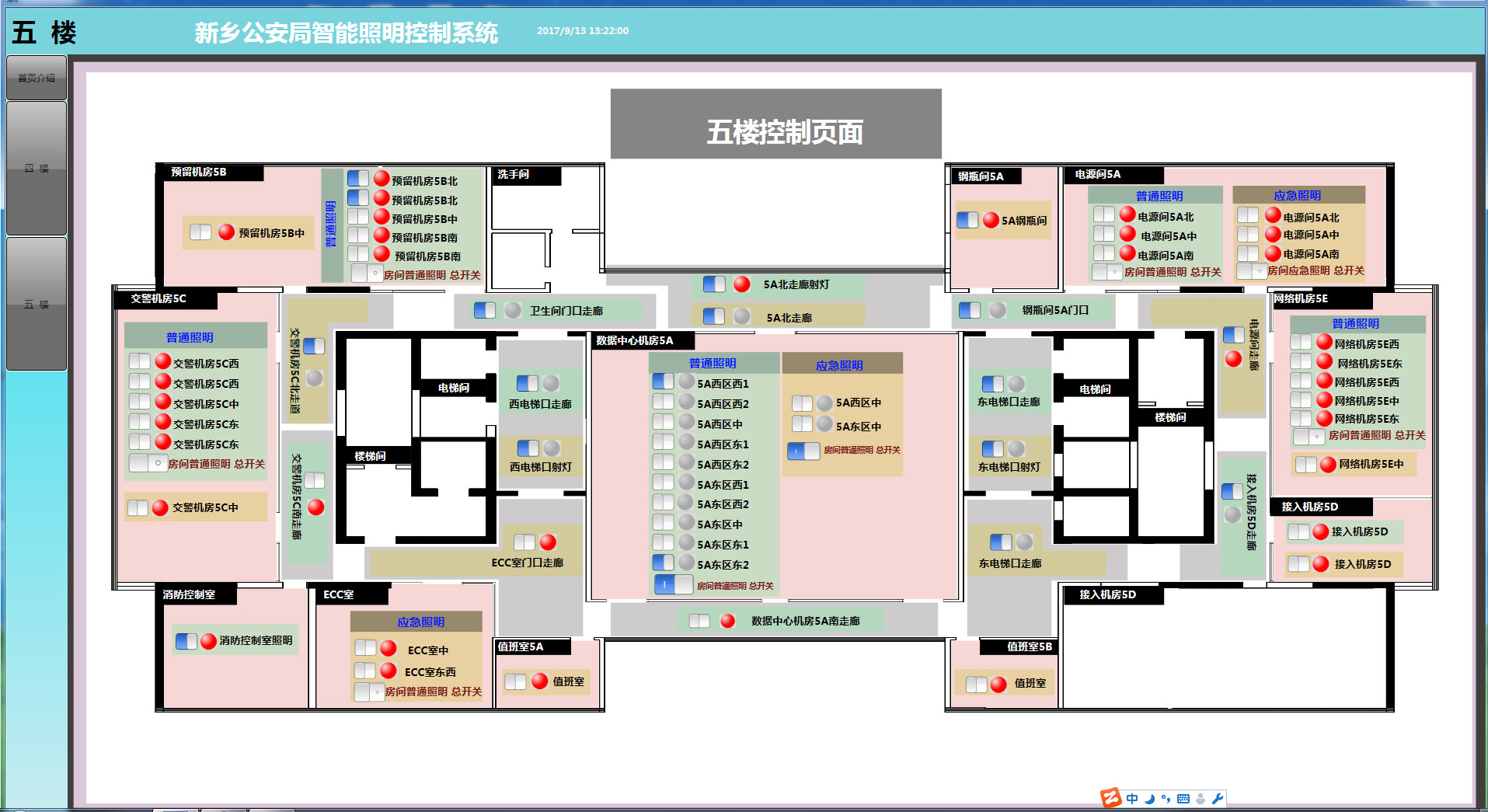

6)电脑集中监控：所有智能照明回路在电脑端实现集中控制，且实时反馈现场回路的开关状态，方便值班人员远程监控。

(1)常规产品

产品分类	型号及对应名称	主要功能	说明
电源	ASL100-P640/30 总线电源模块	总线电源模块，为KNX/EIB系统标准供电电源，该模块可为与其在同一支线上的其他控制模块进行供电。该电源模块输入端接入普通的市电回路，输出端使用KNX总线线缆将其他模块接入系统中。该电源模块不仅可以为总线提供电压，耦合总线信号，并且监测KNX/EIB/系统的电压。另外该电源模块还会提供一个30V的辅助直流电源，为其他的外设(如触摸屏幕、IP网关等)提供电源。	电源模块是系统选型的必备元件，具体数量按实际情况而定。
开关驱动器	ASL100-S2/16 2路开关驱动器	该系列开关驱动器，有两路、四路、八路、十二路三种型号可选择。该模块是用于对负载进行开关控制的驱动器，具有手动操作开关、开关延时设定、状态反馈、总线电压断开和恢复后继电器开关状态的设定，还具有场景开关、阈值开关等功能。	适用于只需要开关控制场合，如办公室、车库、教室、厂房、走道梯厅等
	ASL100-S4/16 4路开关驱动器
	ASL100-S8/16 8路开关驱动器
	ASL100-S12/16 12路开关驱动器
调光驱动器	ASL100-SD2/16 2路0-10v调光驱动器	该系列0-10V调光驱动器，有两路、四路两种型号可选择。该模块既可以对负载进行开关控制，还可以输出0-10V调光信号对具有0-10V调光接口的灯具进行调光，此外该模块还可通过设置实现预设控制、场景控制功能。	适用于需要调光控制的场合，如会议室等
	ASL100-SD4/16 4路0-10v调光驱动器
	ASL100-TD2/5 2路可控硅调光驱动器	可控硅调光驱动器，既可以对负载进行开关控制，还可以对支持可控硅调光的灯具进行调光此外该模块还可通过设置实现预设控制、场景控制功能。	适用于需要调光控制的场合，如会议室等
智能面板	ASL100-F1/2 一联两键智能面板	该系列智能面板有一联两键、两联四键、四联八键三种选择。该系列面板使用标准接线端子和KNX总线线缆将面板接入系统，无需额外的供电模块。该系列智能面板通过弱电控制强电，避免智能面板直接控制强电存在的危险。该系列智能面板可通过区分按键短按长按并结合不同参数设置实现开关控制、调光控制、百叶窗控制、场景控制、数值发送控制等功能。	主要用于控制回路较少或者需要区域控、总控的小房间、值班室等区域
	ASL100-F2/4 两联四键智能面板
	ASL100-F4/8 四联八键智能面板
二合一传感器	ASL100-T2/BM 照度和人体移动二合一传感器	该系列两通道传感器，分别探测红外信号（微波信号）和光照度，将感应的信号处理后传递给其他控制模块（如调光驱动器、开关驱动器等）并实现相应的自动控制功能。	主要用于走道、楼梯等公共区域。根据当前照度及有人无人情况自动开灯或者关灯。
	ASL100-T2/BR 照度和微波二合一传感器		主要用于车库等公共区域。根据有无车辆自动点亮或断开当前区域的受控回路。
输入模块	ASL100-DI4/20 干接点输入模块	干接点输入模块，通过外部输入或(和)手动操作按键来控制驱动器的动作。该模块自带20V的DC输入信号，因此无需外部电压输入，当检测到外部干接点信号输入时，模块可根据功能设定向总线发送相应的报文。该模块的功能设定主要包括：四路开关信号，调光功能，窗帘功能，数值发送，场景控制，顺序发送，计数功能，多重操作功能。	应急照明箱应急回路，在平时作为普通照明使用，当有消防报警时，可强制点亮。当消防信号是无源信号时，选用干接点模块实现消防联动。当消防信号是有源信号时，选用湿接点模块实现消防联动。
	ASL100-WI4/230 湿接点模块	湿接点模块通过外部输入或(和)手动操作按键来控制驱动器的动作。该湿接点模块支持24V~230V AC DC电压输入。当系统检测到外部有源信号输入时，模块可根据预设功能向总线发送报文。该模块的功能设定和干接点输入模块一致，都可实现开关、调光、窗帘等等控制功能。

（2）无线控制模块

产品分类	型号及对应名称	主要功能
传感器	ASL100-ET1/LS 门磁传感器	无线门窗磁传感器，智能感应信号；室内光充电；充满电之后在黑暗环境下可维持5天；实时探测门或窗户的开关状态。
	ASL100-ET2/TH 温湿度传感器	室内光充电；充电环境：50Lux以上；充满电之后黑暗环境下可维持5天，400Lux下小于2.5分钟；探测环境中的温湿度，可与执行器或网关配对，通过设定可作信息推送或执行相应动作。
	ASL100-ET1/CO2 无线CO传感器	室内光充电；充电环境：50Lux以上；充满电之后黑暗环境下可维持4天，400Lux下小于2.5分钟；探测环境中的CO浓度，可与执行器或网关配对；通过设定可作信息推送或执行相应动作。
	ASL100-ET1/CO 无线CO₂传感器	室内光充电；充电环境：50Lux以上；充满电之后黑暗环境下可维持4天，400Lux下小于2.5分钟；探测环境中的CO₂浓度，可与执行器或网关配对；通过设定可作信息推送或执行相应动作。
	ASL100-ET2/BM 无线红外传感器	无线人体红外传感器，智能感应人体信号；高灵敏度HDIR探测器，提供超微动的探测效果；智能采集室内亮度信息，定期检测，根据环境照度决定是否发送信号。
	ASL100-ET1/SM 无线燃气泄露传感器	本产品采用先进的光学传感原理，通过监测是否存在烟雾，以尽早发现火灾的发生，并及时通过报警声提醒您和家人报警、灭火或逃生。本产品符合GS20517-2006《独立式感烟火灾探测报警器》标准要求。
	ASL100-ET1/FG 无线烟雾报警器	本产品采用先进的小电流气敏元件，内置温度补偿模块，工作稳定，安装简单，能够及时探测到泄漏的燃气，准确地发出声光报警信号。适用于家庭、宾馆、公寓等存在可燃气体的场所，进行安全监控。本产品符合GB15322.2-2003《可燃气体探测器第2部分：测量范围为0~100%LEL的独立式可燃气体探测器》标准要求。
执行器	ASL100-ESD/1 无线单路调光器	含有1路交流输出； 1路0-10V调光；搭配支持0-10V的LED驱动器，实现灯光无线控制；可直接配合EnOcean无源无线开关、窗磁或红外传感器；光照度传感器、网关联动。
	ASL100-ESD/2 无线双路调光器	含有2路交流输出； 2路1-10V调光；搭配支持1-10V的LED驱动器，实现灯光无线控制；可直接配合EnOcean无源无线开关、窗磁或PIR。
	ASL100-EC/1 窗帘控制器	支持EnOcean无线无源开关控制窗帘的开合；匹配市面上220V交流控制或干接点控制的窗帘电机；与网关联动。
面板	ASL100-EF2/4 无线面板	机械能自供电；替代传统开关，无需布线，可随意粘贴或放置；传统德式风格，多种材质边框可选。
网关	ASL100-ERP 中继器	主要用来进行对EnOcean设备无线射频信号转发。当它收到EnOcean设备发来的无线信号时，它会将此信号再转发出去。该功能主要是为了扩展EnOcean无线设备之间的射频传输距离。
网关	ASL100-GW/EK EnOcean-KNX 网关	吸顶式安装，无线信号覆盖大；支持32个EnOcean设备通道，每个通道最多5个相同的EnOcean设备；采用ETS配置软件进行KNX配置；内置W EB页面快速简单的配置EnOcean设备。
