摘要：随着社会生活水平的提高，经济的繁荣发展，人们对能源的需求逐渐增长，由此带来的能源危机日益严重。派出所建筑如何实时的了解、分析和控制派出所的能源消耗已成为需要解决的迫在眉睫的难题。传统的能源消耗智能以月/季度/年为周期进行，然而派出所是每日、每时都在进行，能源消耗也是每日、每时的发生。本文介绍某能源服务有限公司项目，采用安科瑞智能电力仪表采集配电现场的各种电参量，系统采用现场就地组网的方式，组网后通过Acrel-5000型能耗监测系统实现各配电回路用电监测、管理。
关键词：能源站；能耗监测系统；ACREL-5000
1 引言
苏州工业园区某能源服务有限公司采用区域供冷供热的方式进行集中能源供应，对一定区域内的建筑物群，由一个或多个能源站制得热水，冷水等冷热媒，通过区域管网提供给终端用户，实现用户制冷或制热要求的系统。区域供冷供热系统相对于常规的空调系统来说的特点就是大型化，整体化，集约化，复杂化。
其中对区域供冷供热系统控制控制影响的有:
1）系统的运行和调节问题，
2）末端用户的冷热费用计量问题，
3）系统能效分析问题。
本项目主要为某区域内学校、办公楼、酒店、商业体等提供冷热能源，为精细化、高效化管理能源供应，本项目设置能源管理系统完成能源的在线监视、成本核算、收费管理、配电管理、单耗管理。
2 设计依据
GBT23331-2009 《能源管理体系要求》
GB-50052-2009 《供配电系统设计规范》
能耗计量装置国家及行业标准
DL/T 645-1997 多功能电能表通信规约
DL/T 645-2007 多功能电能表通信规约
CJ/T 188-2004 户用计量仪表数据传输技术条件
3 项目概况
项目主要监视的变电所289台ACR220ELH多功能仪表，20台流量计，6台远传水表。

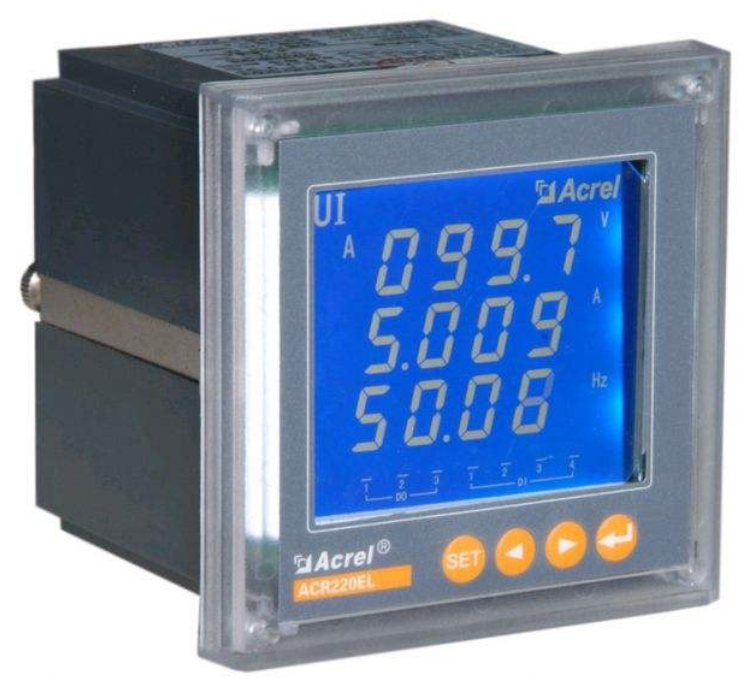

3.1 ACR220ELH仪表介绍
测量：三相电流、三相电压、频率、功率因数、有功/无功功率、
有功/无功电度
通讯：RS485/MODBUS-RTU
显示：液晶
技术参数如下表：

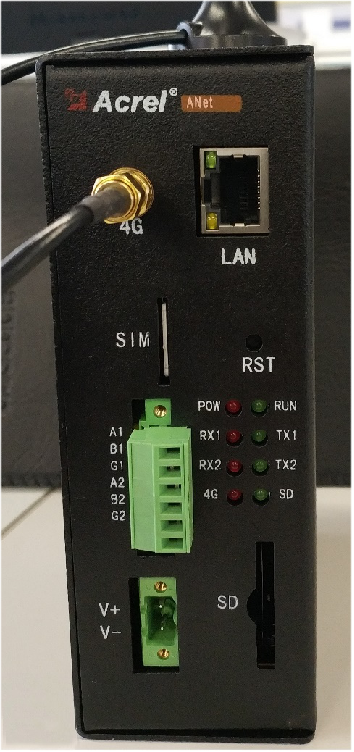

3.1 Anet-1E2S-4G
硬件精益求精
支持2G/3G/4G的7模全网通无线连接
整机通过电磁兼容检测4级测试
所有通信端子经过2kV工频耐压测试
DC 12V～36V电压反接保护
内置8G SD卡可扩展即插即用电子硬盘
管理灵活便捷
灵活高效可复用的自定义模板库配置模式
仪表信息点一键自动生成
支持可选式及全选式单表结构转发数据集
支持批量操作、可配步长填充等高效配置方式
软件稳定高效
可支持64台计量设备
采集信息点总数5k-1w个
支持本地及远程配置维护和实时数据监控
可支持多个数据中心采用不同协议上传数据
支持断点续传、数据XML格式及AES加密
ANetOS系统级防损保护算法提供系统运行、升级、更新配置等错误防护且自动恢复能力
支持4G路由网络，提供DHCP智能准入判断
4 系统架构

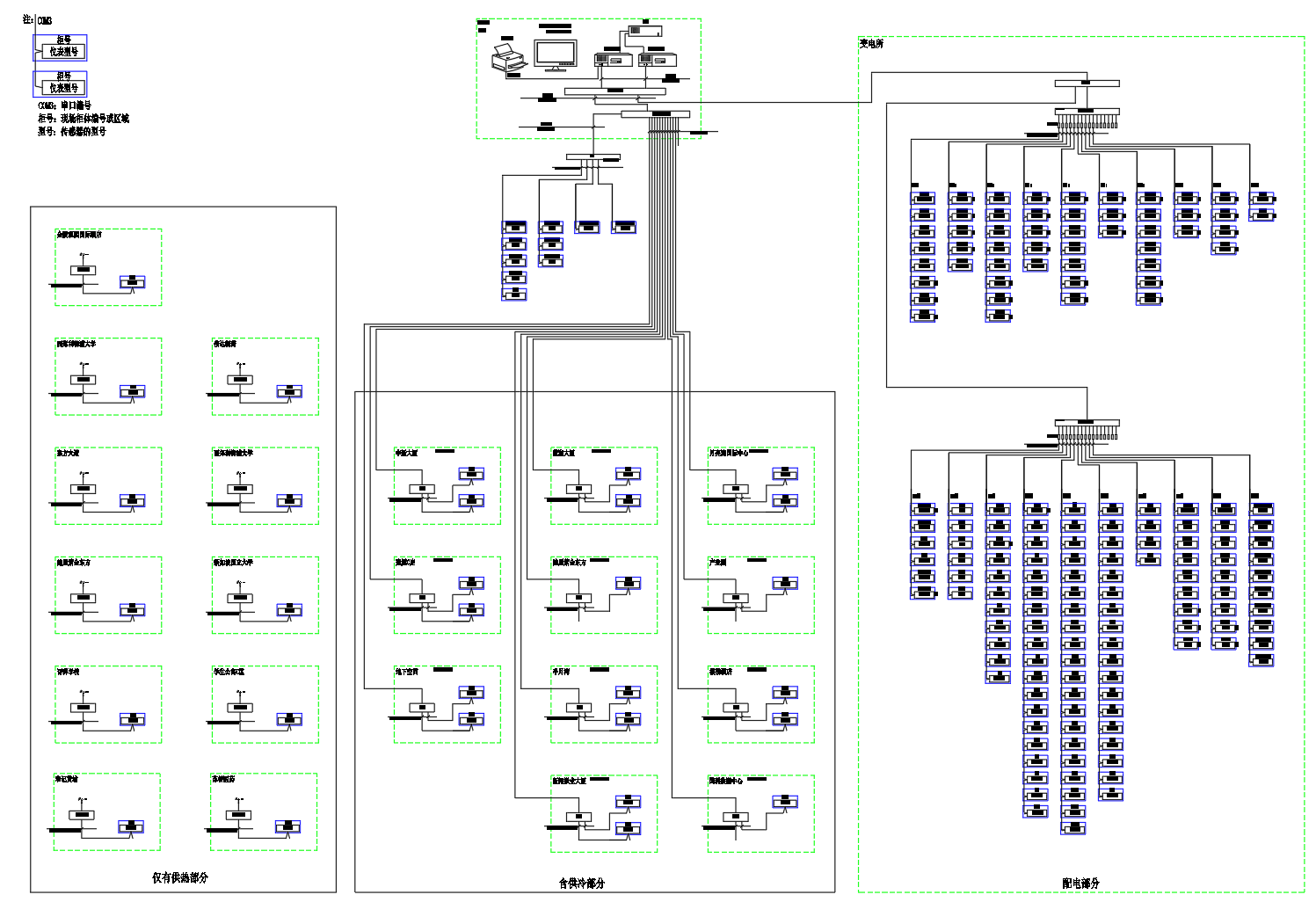

安科瑞Acrel-5000能耗分析管理系统根据公建现场实际情况，配电所电部分通过屏蔽双绞线直接连接至Anet系列智能网关，供冷供热部分通过支持外网上传的智能Anet系列网关通过4G网络上传至采集侧服务器，由数据服务器统一采集，在展厅统一客户端访问。具体如下图所示：
5 系统软件模块

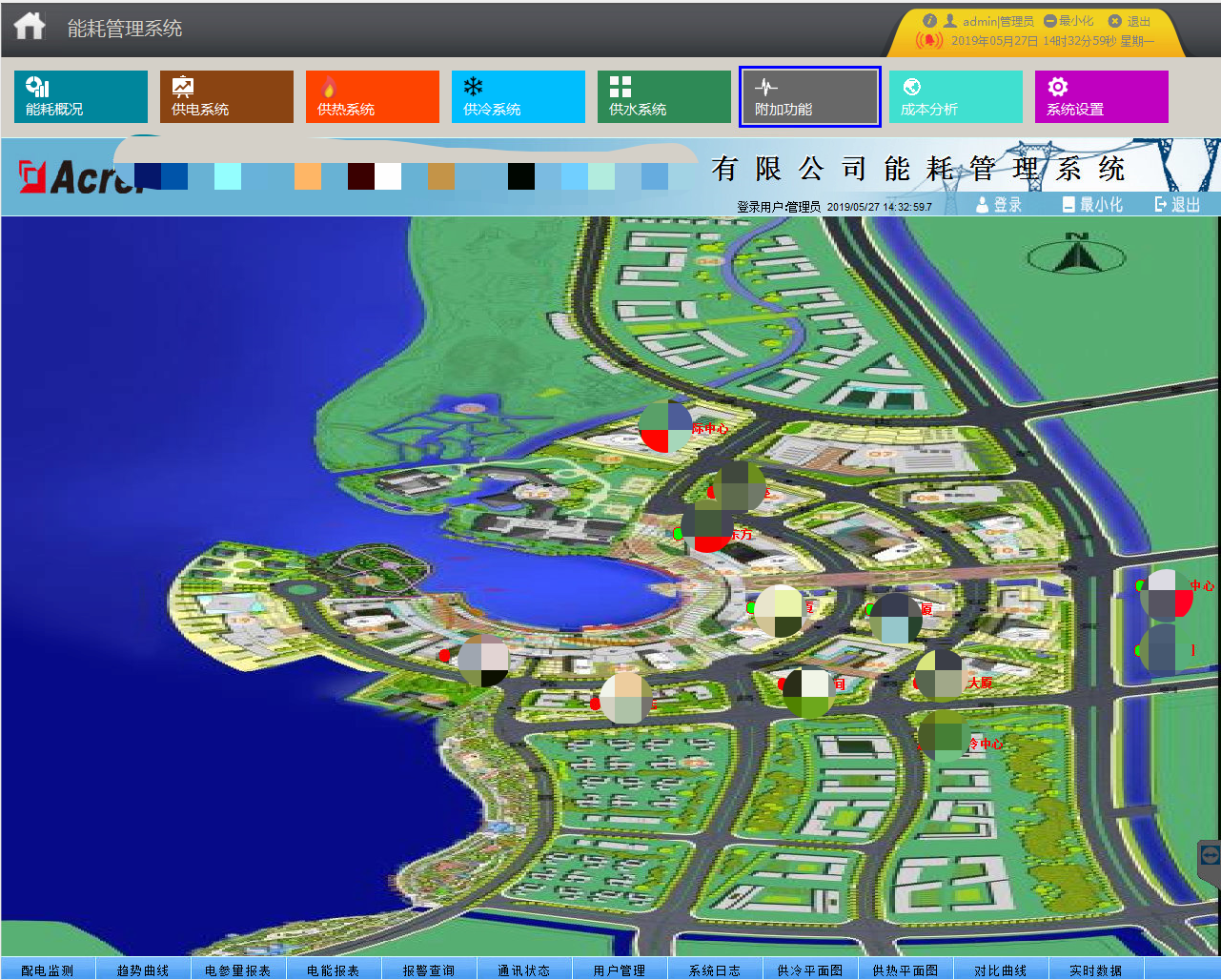

平面显示供热供冷位置
提供区位图显示，能够看到整个项目的供冷供热平面分布，以及供冷供热的情况。能点开相应的项目名称，可显示流量计内的所有参量的数据，并显示是否运行及报警。
综合用能显示

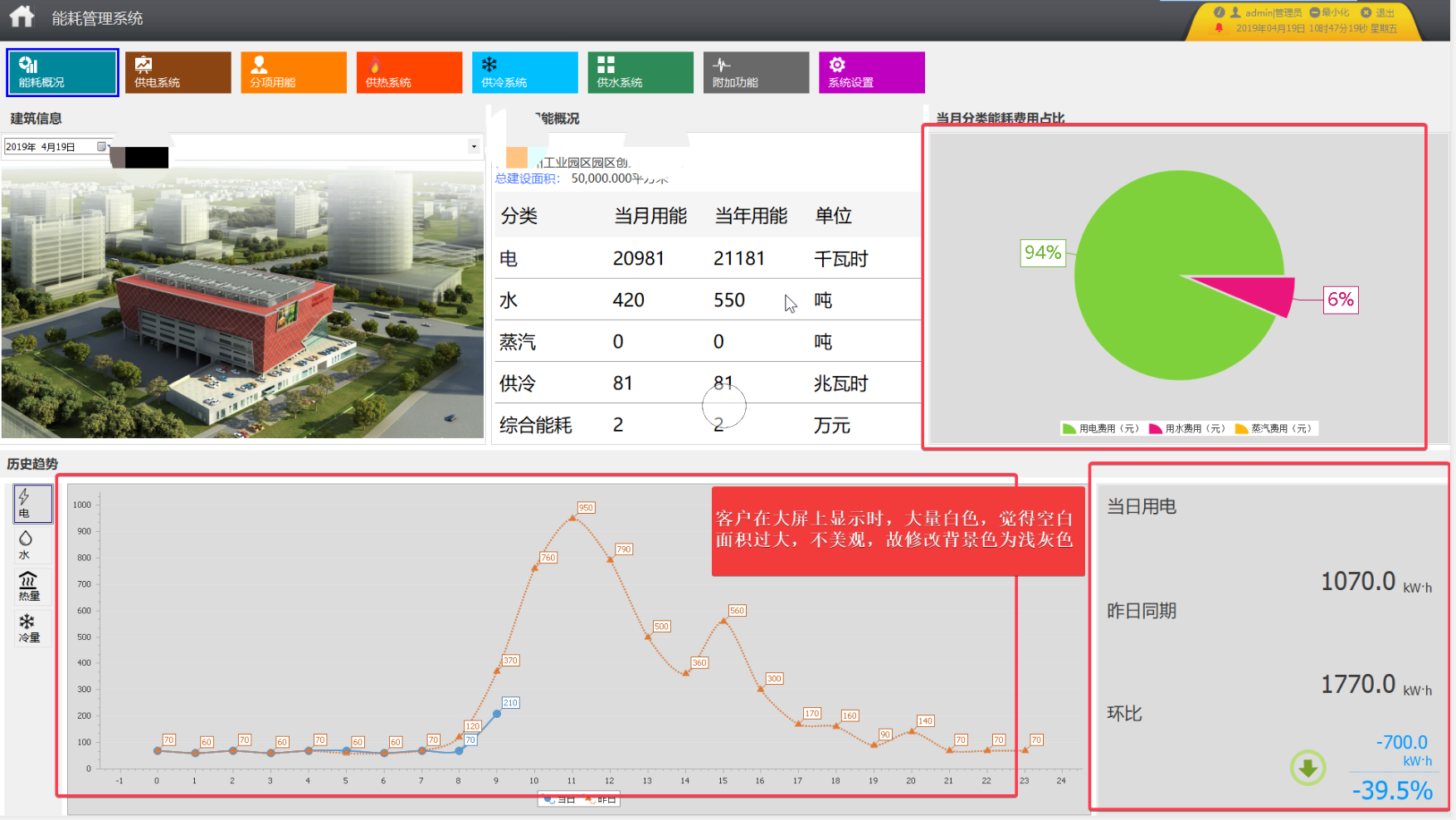

主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。
供冷供热分析

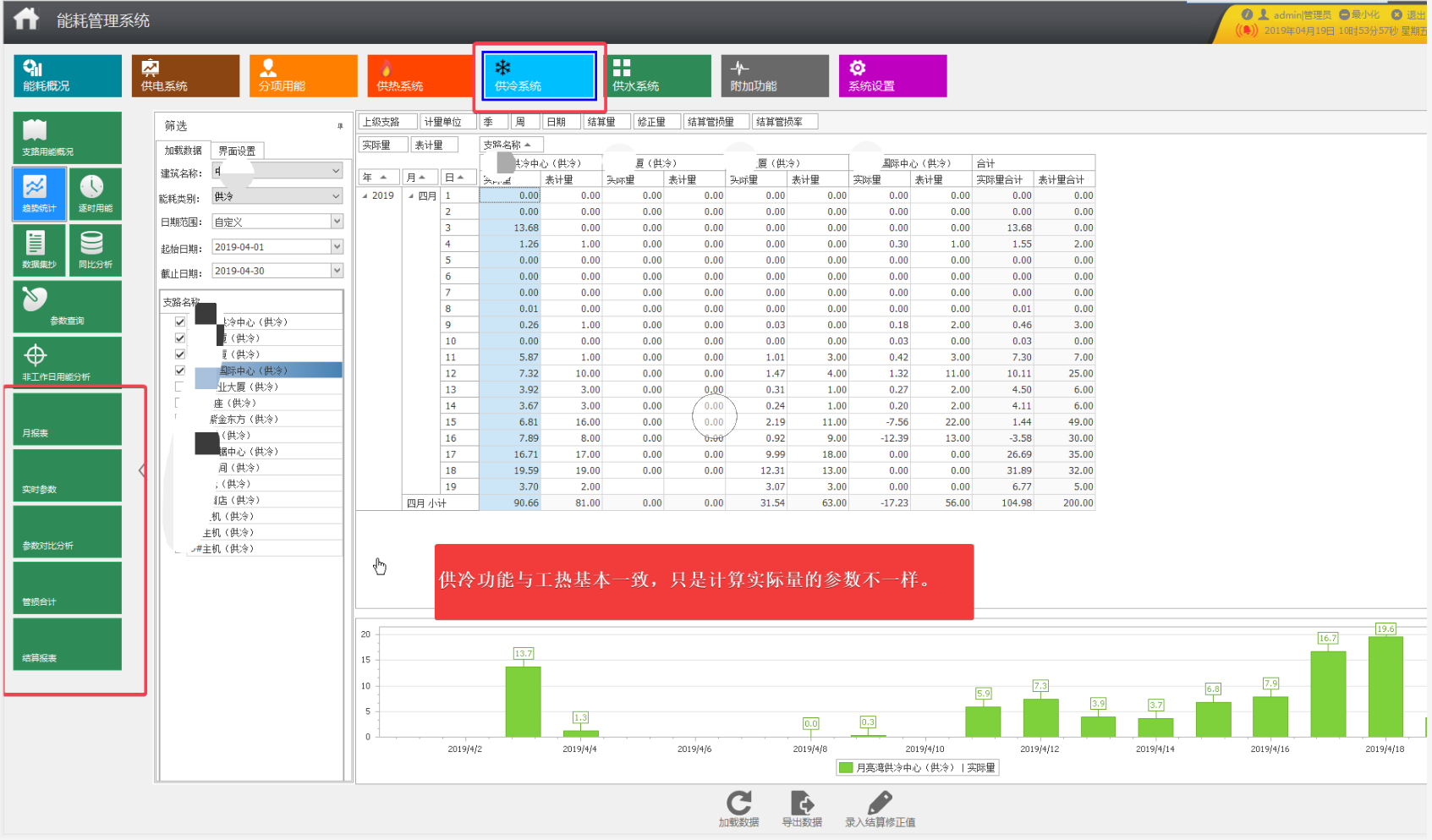

系统可以统计各支路供冷供热实际量，表记量。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以显示合计，以图表形式显示。统计数据可导出至Excel。
可手动输入校准值，统计数据可导出至Excel。

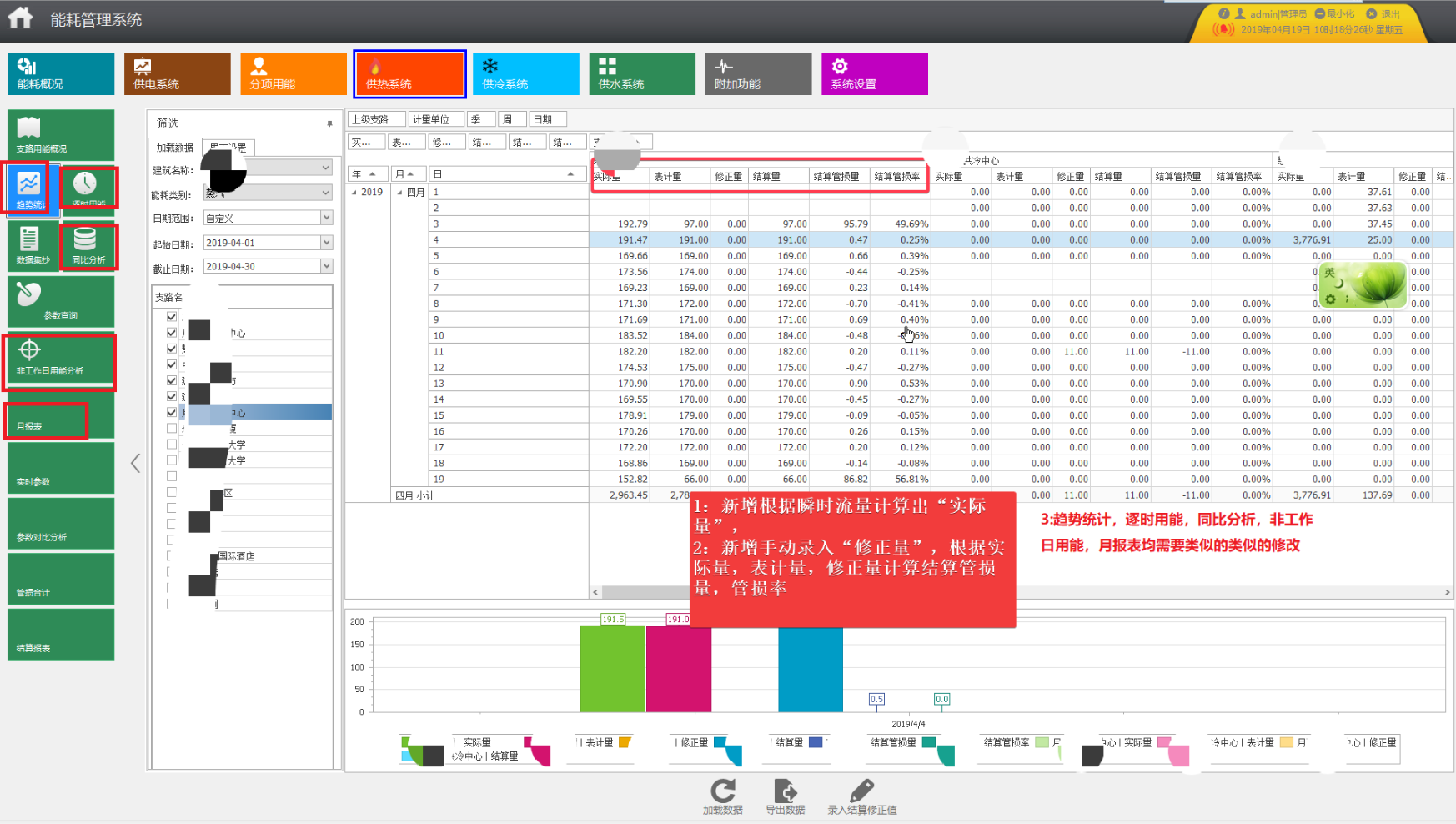

管损分析

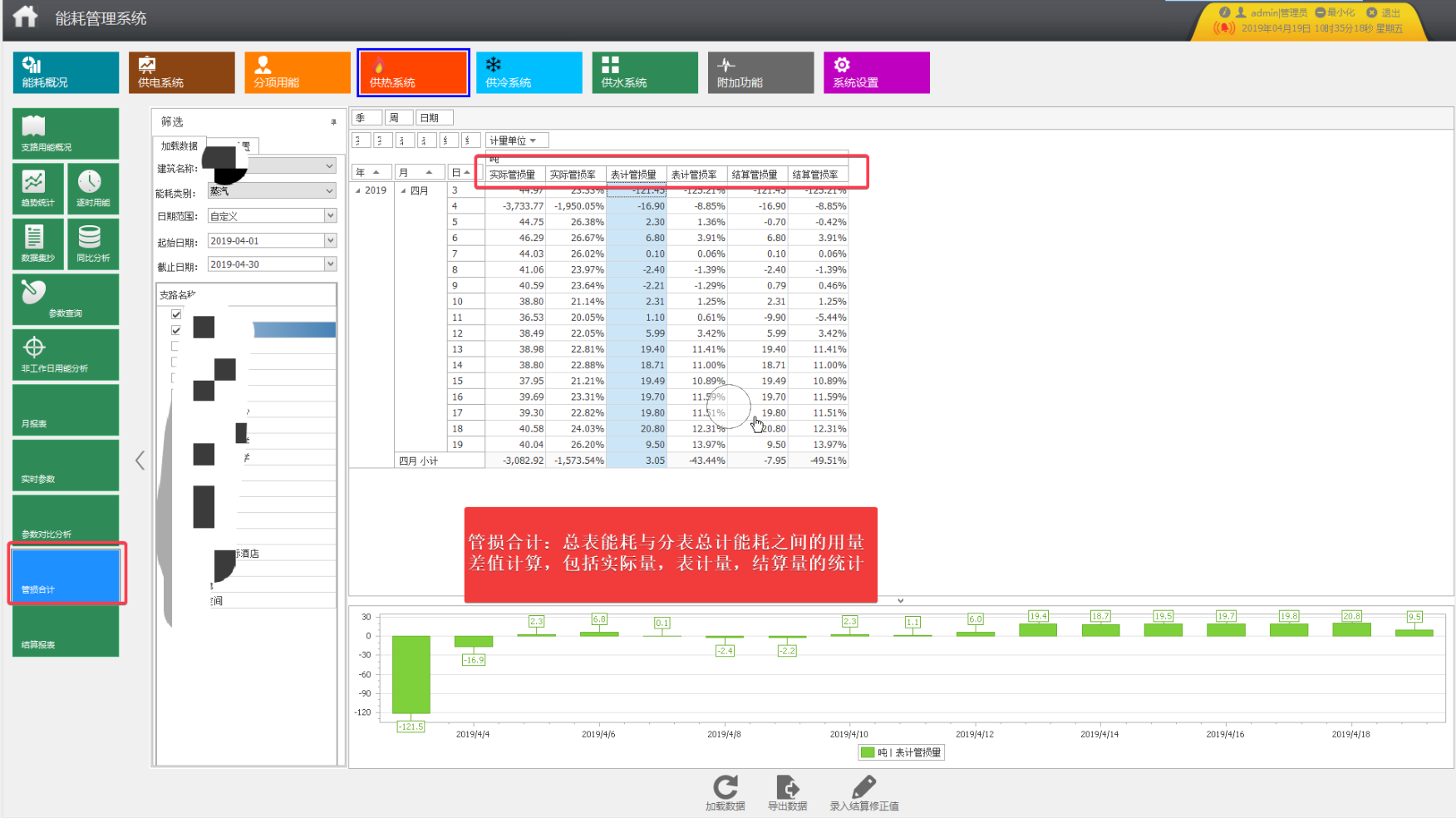

系统可以根据时间段查询管损量，可对实际管损和表记管损进行比较，完成不同品牌表记准确度分析，统计数据可导出至Excel。

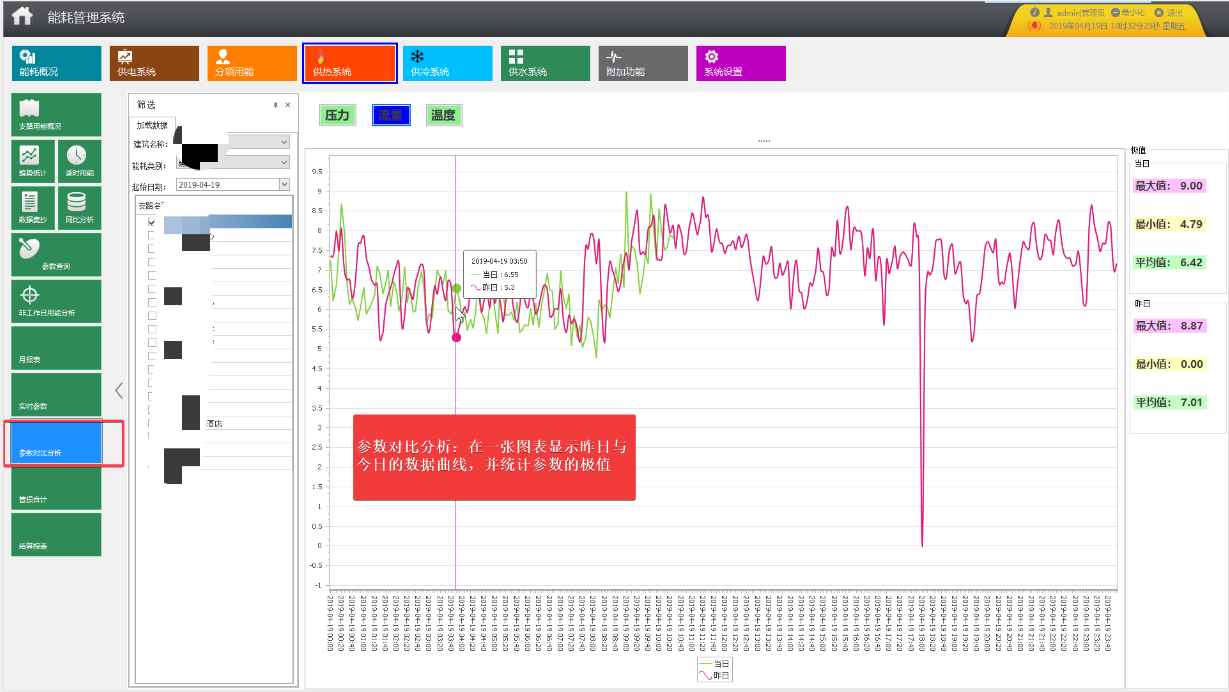

曲线分析
系统可以选择其实时间，根据今日和昨日的供冷供热累计流量、瞬时流量、温度、压力的曲线分析，统计最小值、最大值、平均值。
结算分析

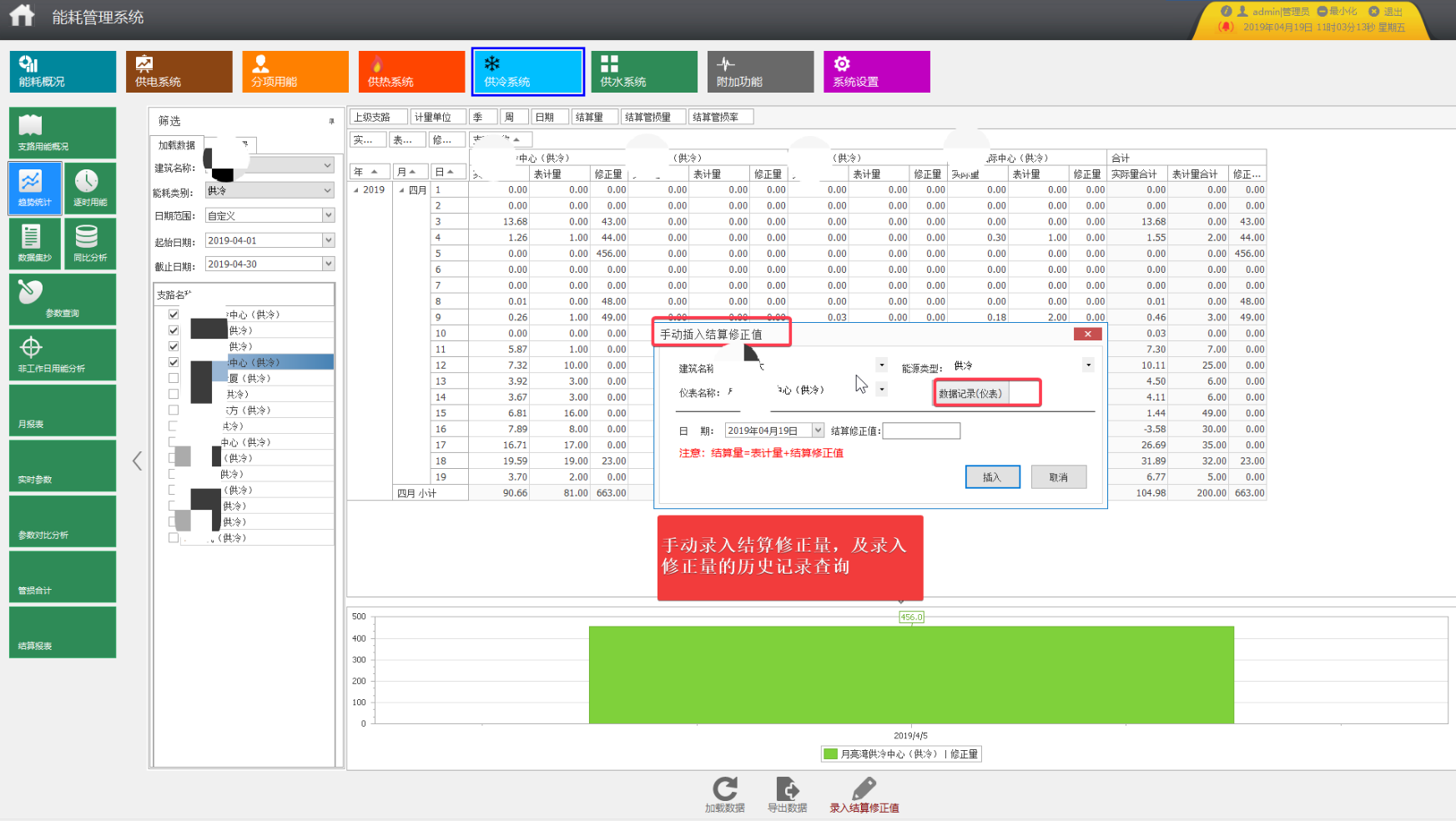

可将实际用量、修正量、管损量、实际管损量综合分析，从而完成供应量和使用量的综合分析，统计数据可导出至Excel。
成本分析

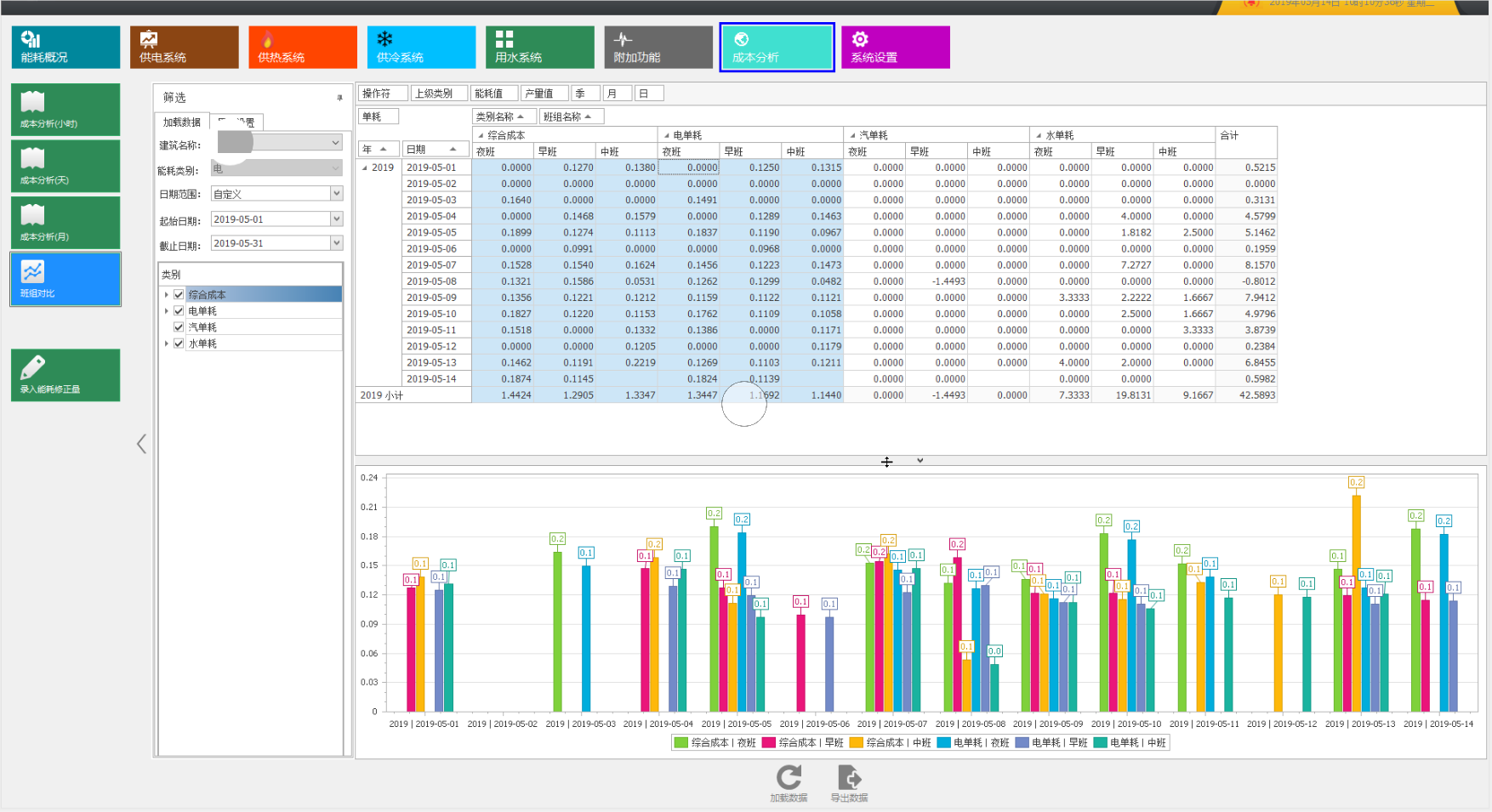

系统可以统计某段时间内水、电、气单耗及综合成本根据夜、早、中班别进行统计分析，从而实现成本的综合分析。
7 结束语
该系统是在能源问题日益紧张，能源价格不断上涨的背景下，针对供热供冷能耗问题而设计。在建设能耗管理系统后，不但能减轻工作人员的工作负担，提供工作效率，而且直观的统计分析结果更能有效地帮助能源供应的管理者根据能耗情况，做出正确的分析，并对供应、损耗、用实际使用进行管控，完成输送过程中压力、温度、流速等安全参数统计分析，对以后各建筑输送量、新输送管道敷设做出正确的决策提供依据，实现节能减排目标具有重要意义。
参考文献：
[1].住房和城乡建设部技术要求
[2].《苏州市民用建筑节能管理办法》
