《重点用能单位节能管理办法》规定,重点用能单位包括年综合能源消费量1万吨标准煤以上(含1万吨)的用能单位以及各省、自治区、直辖市有关部门指定的年综合能源消费量5000吨标准煤以上(含5000吨 )、不足1万吨标准煤的用能单位。目前在该范围内的重点用能单位全国约17000家,能源消费量占全国能源消费总量的60%,是节能工作的重点对象。
为贯彻落实《重点用能单位节能管理办法》(国家发改委2018年第15号令)、《国家发改委关于开展重点用能单位“百千万”行动有关事项的通知》(发改环资〔2017〕1909号)和国家发改委办公厅《关于发布“百家”重点用能单位名单的通知》(发改办环资〔2019〕351号),深入推进重点用能单位能源消耗总量和强度“双控”工作,各省市相关主管部门陆续发出通知,要求纳入“百千万”行动的重点用能单位落实节能主体责任,加强节能管理,并按照《重点用能单位能耗在线监测系统推广建设工作方案》(发改环资〔2017〕1711 号)等要求,建设接入端系统并按时接入省级重点用能单位能耗在线监测平台,对未按要求开展重点用能单位能耗在线监测系统建设、未配备和使用能源计量器具的,依法依规责令限期整改,逾期不整改或整改未达到要求的,严格按照有关法律法规进行处罚。

整体结构:

三级平台+端设备

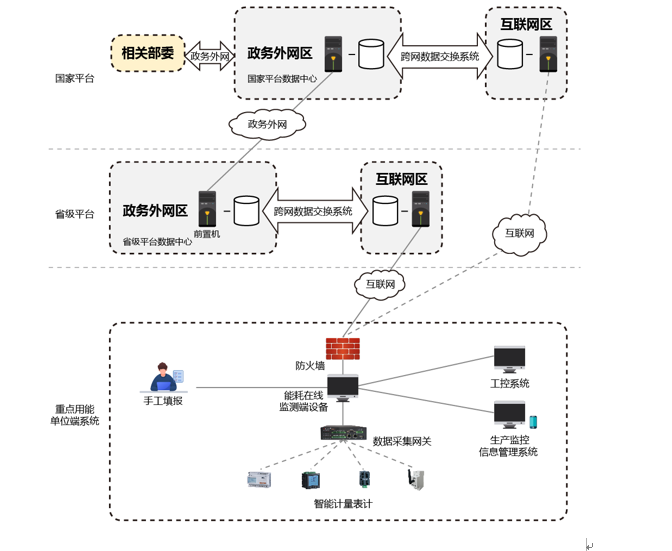

重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位端系统”的架构,为各部委、 各级节能主管部门和质监部门、重点用能单位等用户提供不同层次的服务。
国家平台
国家平台指设立在国家节能主管部门,接收、存储、汇总、分析全国重点用能单位能源相关数据的国家数据中心,为相关政府部门、用能单位、社会公众提供应用服务,也称“国家数据中心”。
省级平台
省级平台是部署在省(区、市)相关部门,接收、存储、汇总、分析本地区内重点用能单位能耗在线监测数据,为本地相关政府部门、用能单位提供应用服务,也称“省级数据中心”。
端系统
指重点用能单位接入端系统,是对企业能源转换、输配、利用和回收实施动态监测和管理的信息系统 。
端设备
放置在重点用能单位,用于采集、分析、汇总用能单位能耗数据并将数据上传到系统平台的设备。


端系统结构

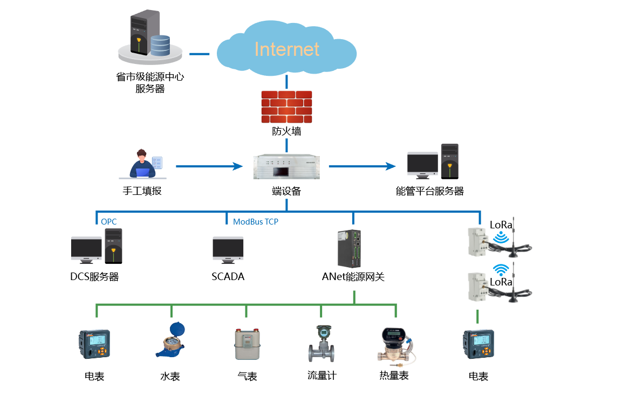

企业端系统由能耗在线监测端设备、计量器具、工业控制系统、生产监控系统、管理信息系统、通信网络及相应的管理软件等组成,通过能耗在线监测端设备实现数据采集、分析、汇总、上传等功能。



端设备

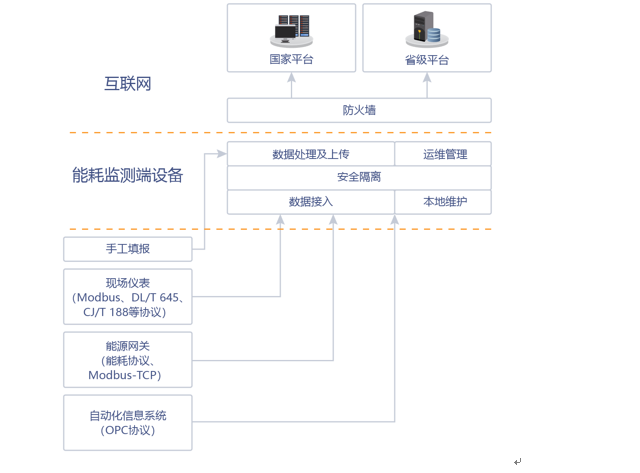

能耗在线监测端设备放置于重点用能单位,实现数据接入、安全隔离、数据处理存储及上传、运维管理等功能,内网主机和外网主机通过安全隔离数据交互单元连接,确保生产网络安全,信息安全保护应符合相关标准以及企业自身需求,结构如下图所示:


6路千兆以太网;
4个USB接口,可用于CA证书接口;
(2) 端设备软件功能
支持从现场的仪表通过Modbus(GB/T19582)、DL/T645、CJ/T188等协议采集需要的能耗实时数据,并进行汇总生成上报的能耗数据;
支持从能源网关、DTU、SCADA通过Modbus TCP(GB/T19582)、能耗协议等上传的能耗实时数据,并进行汇总生成上报的能耗数据;
支持从自动化信息系统通过OPC协议采集需要的能耗实时数据,并进行汇总生成上报的能耗数据;
支持手工填报数据:对于不具备在线采集条件的数据,提供手工填报数据上传;
具有基础数据处理、本地存储功能,本地历史数据可存储6个月以上;
可根据项目情况录入企业基本信息、企业生产层级结构、计量器具档案信息、端设备信息、数据采集项信息等各类基本信息;
按照《NHJC-04-2018 重点用能单位能耗在线监测系统技术规范-端设备接口协议规范》的要求往国家或省级平台上传数据;
支持断线缓存,保证数据的连续性;
端设备平台方便用户使用、配置;
支持人工补录、远程升级;
用能数据集抄;
数据上传日志;

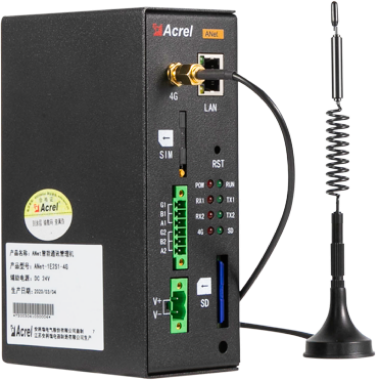

ANet系列能源网关

ANet系列能源网关,可将企业内分散的能源计量器具集中采集后上传至端设备,满足国家办公机关、大型公共建筑、工业企业等能源管理系统中对于水、电、气、油、冷量、热量等各种形式的能耗计量及分项数据采集需求,搭配简单易用的数据配置软件工具,可以快速配置所需采集数据及上传数据中心等各项参数信息。

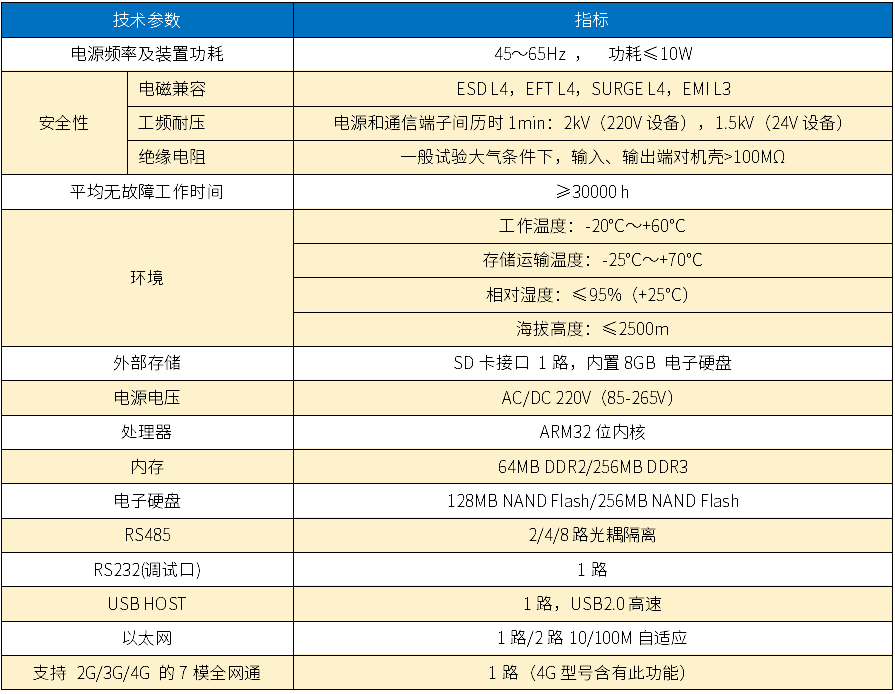

能源网关硬件参数



能管平台

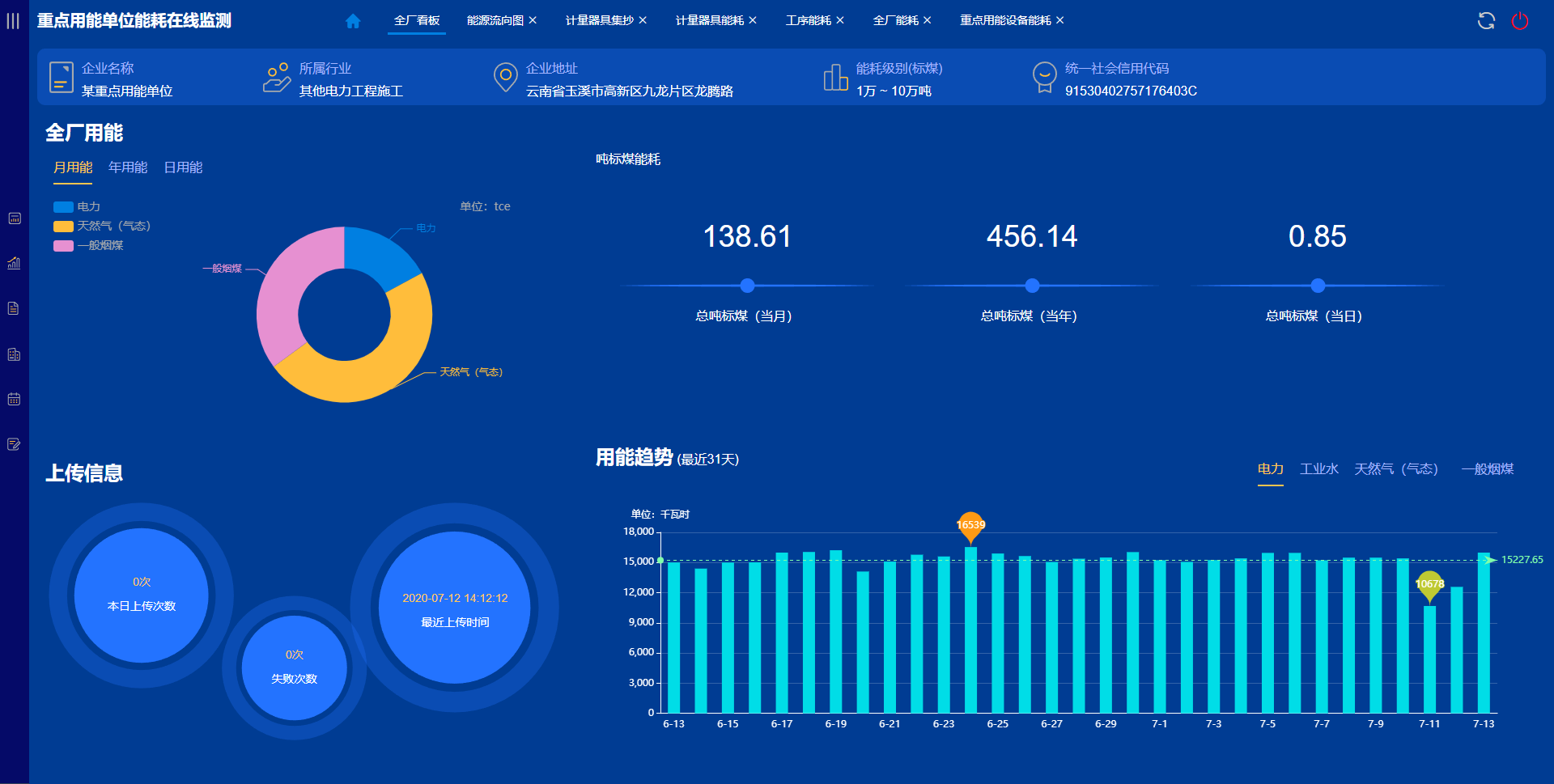

1. 全厂看板
登陆成功后,默认打开“全厂看板”页面;全厂看板页面主要展示全厂的总用能情况,以及企业基本信息,上传信息等。
2. 用能统计

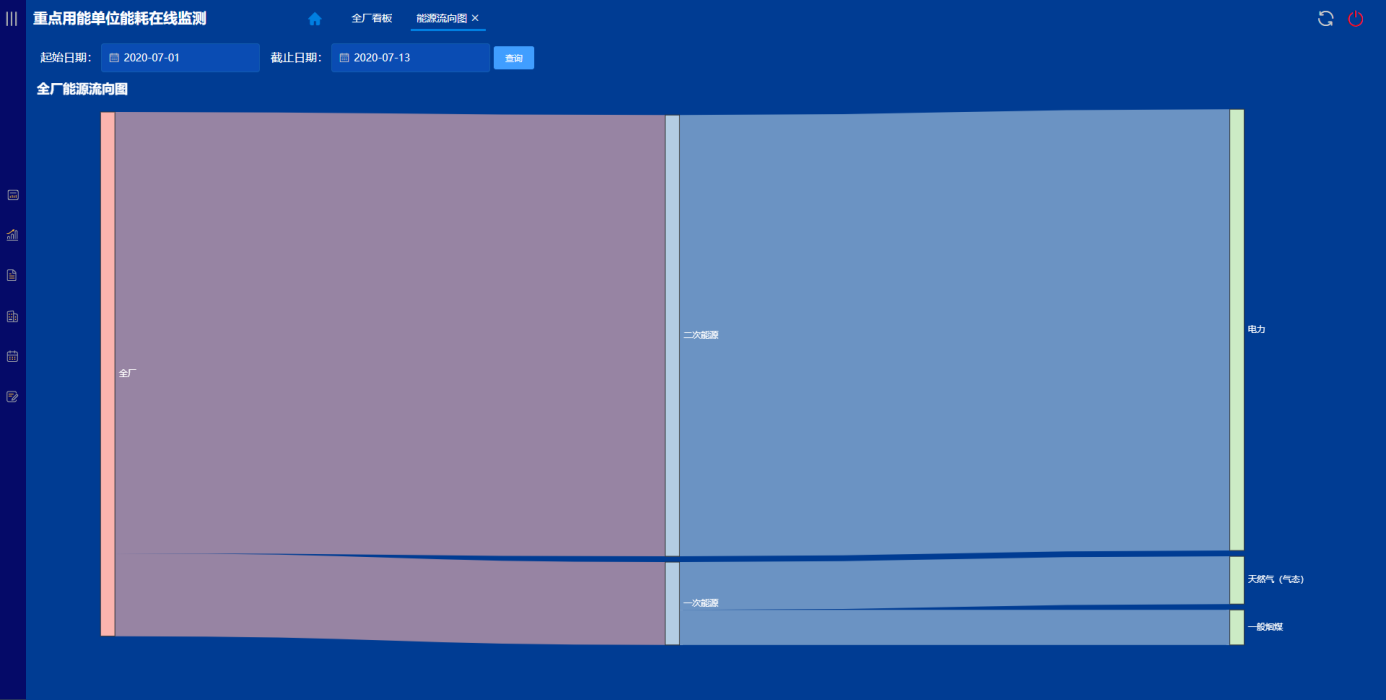

能源流向图
能源流向图主要展示该工厂或建筑各个分类能耗的能源流向信息,可以更加直观的看出不同能源数据

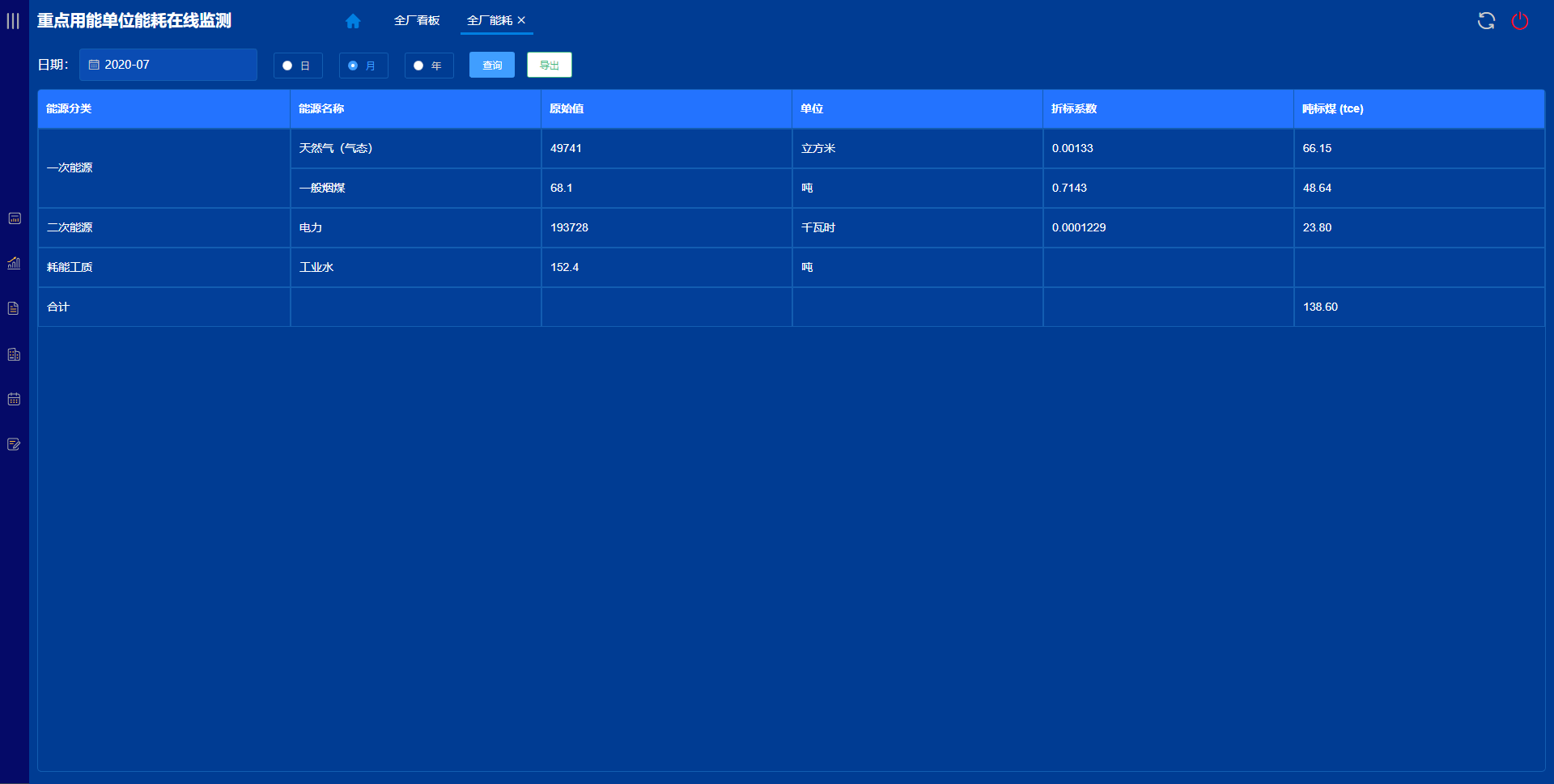

全厂能耗分析
全厂能耗分析是指在特定时间内全厂对于不同能源的用能值以及折标值

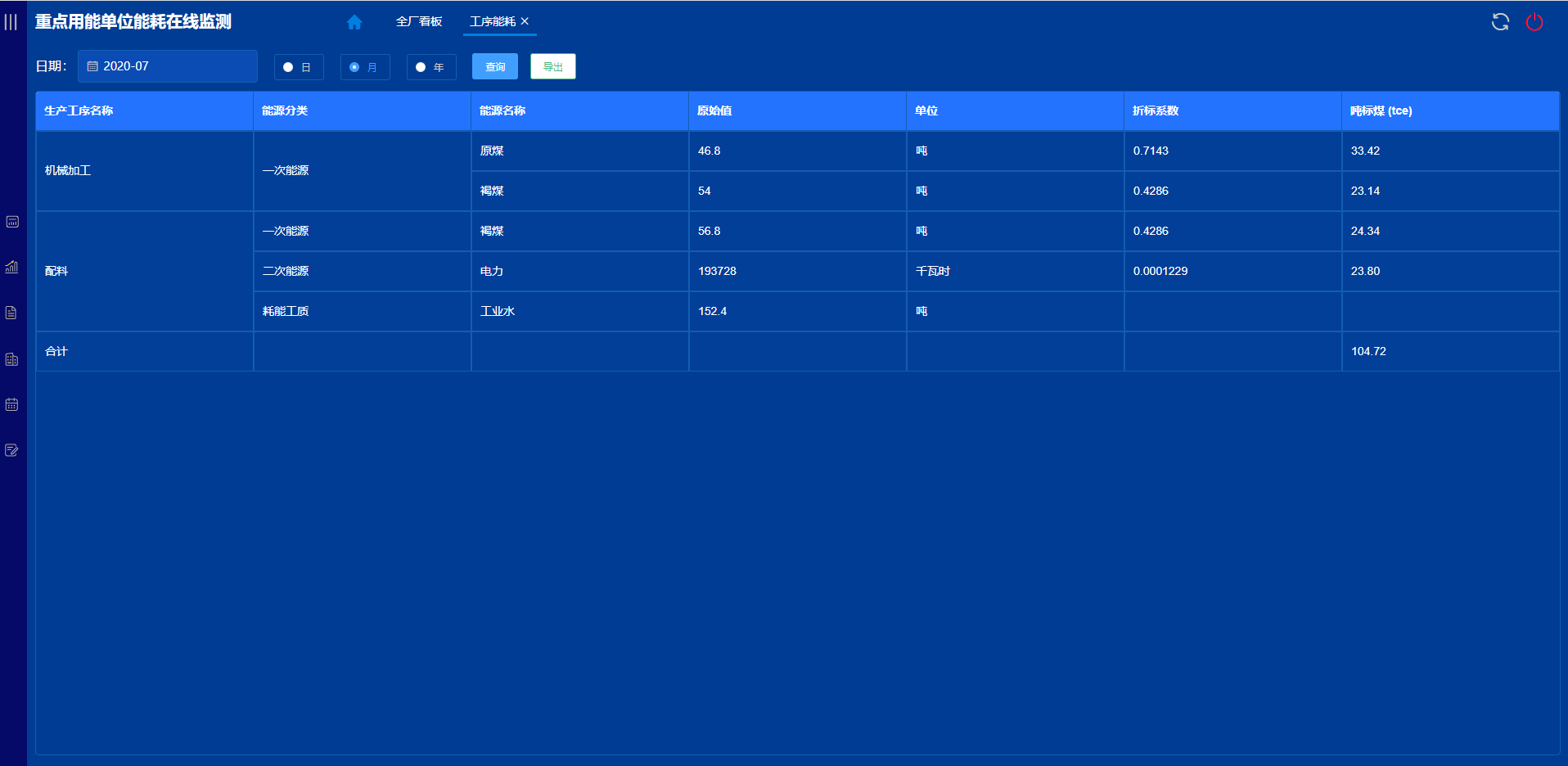

工序能耗分析
工序能耗分析是指在特定时间内不同工序的不同能源的用能值以及折标值

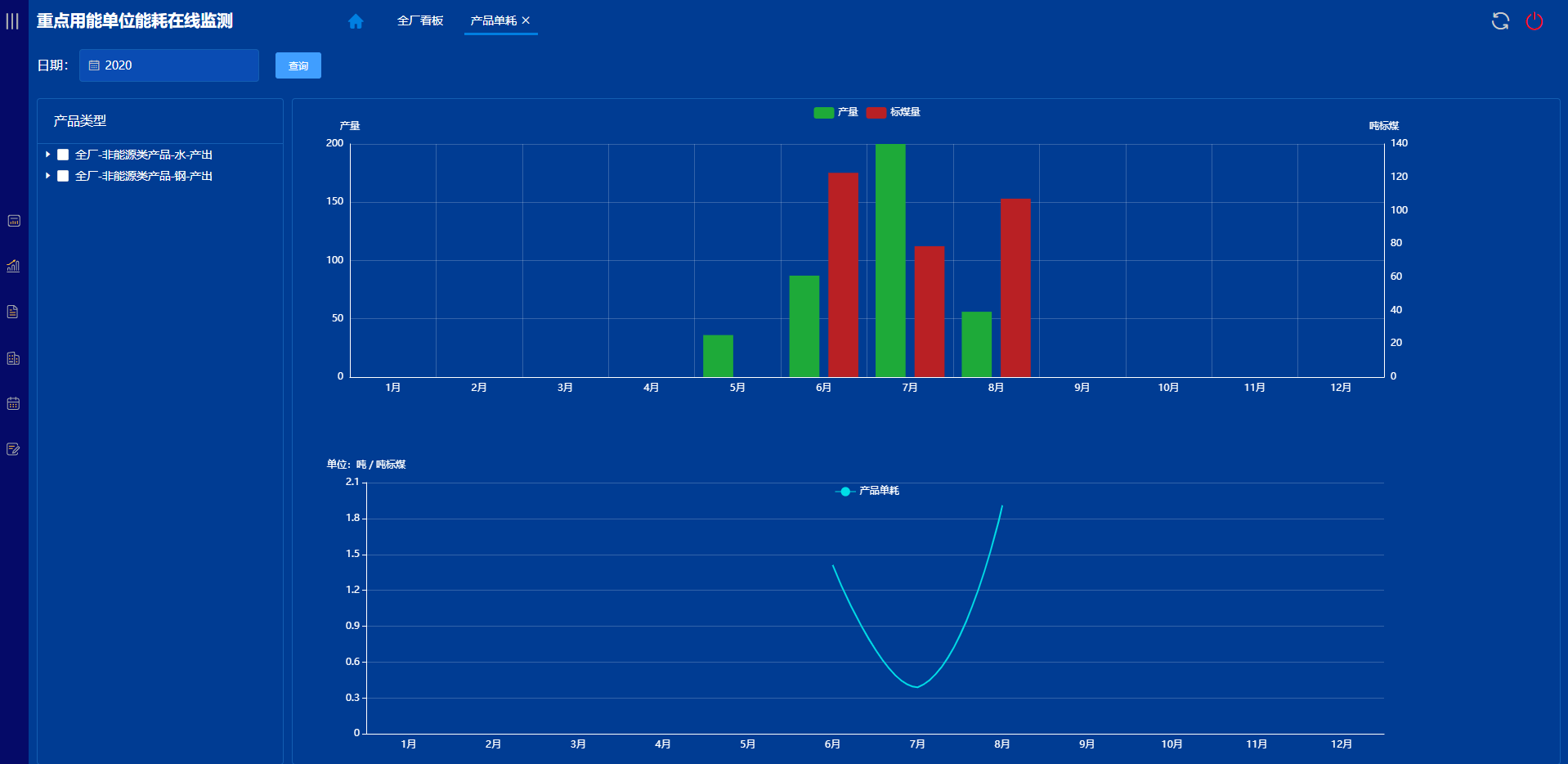

产品单耗分析
产品单耗主要统计不同产品生产的数量,以及生产当前数量的产品的耗能情况

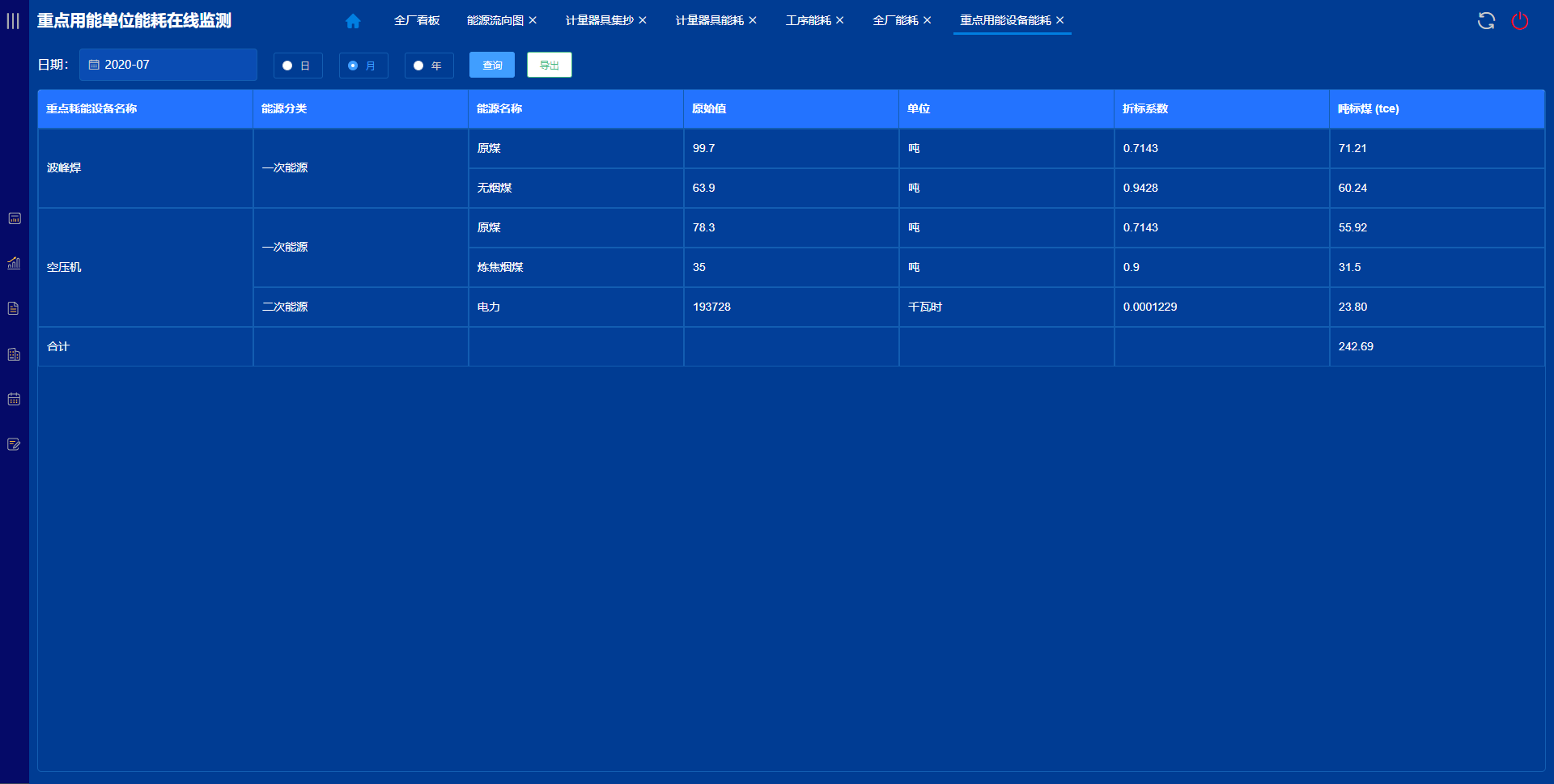

重点用能设备能耗
重点用能设备能耗是指在特定时间内不同设备的用能值以及折标值
计量器具用能统计
用能分类统计及占比分析主要统计不同能源类型在指定时间内的数据大小以及占比情况,支持导出到excel。

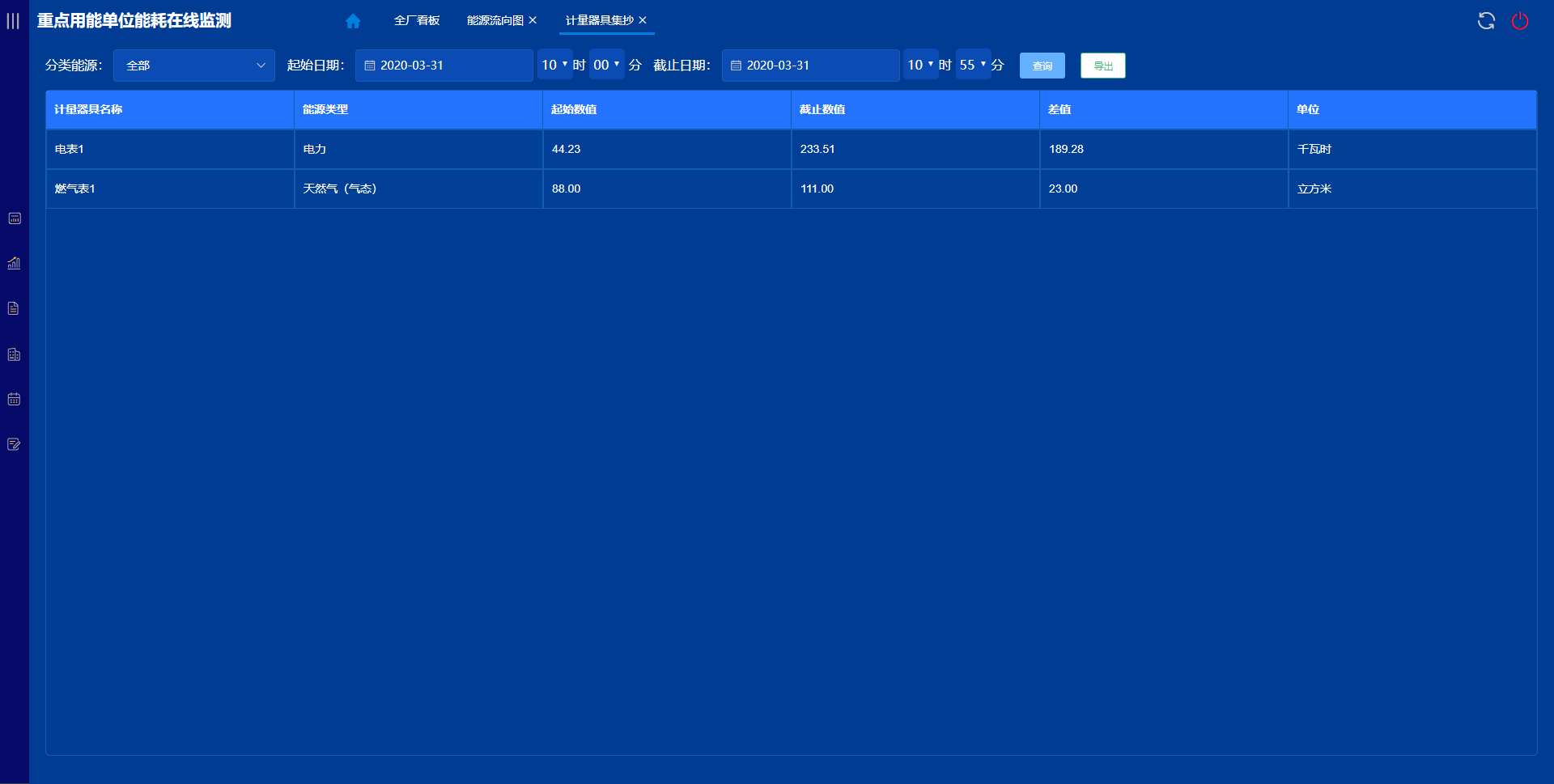

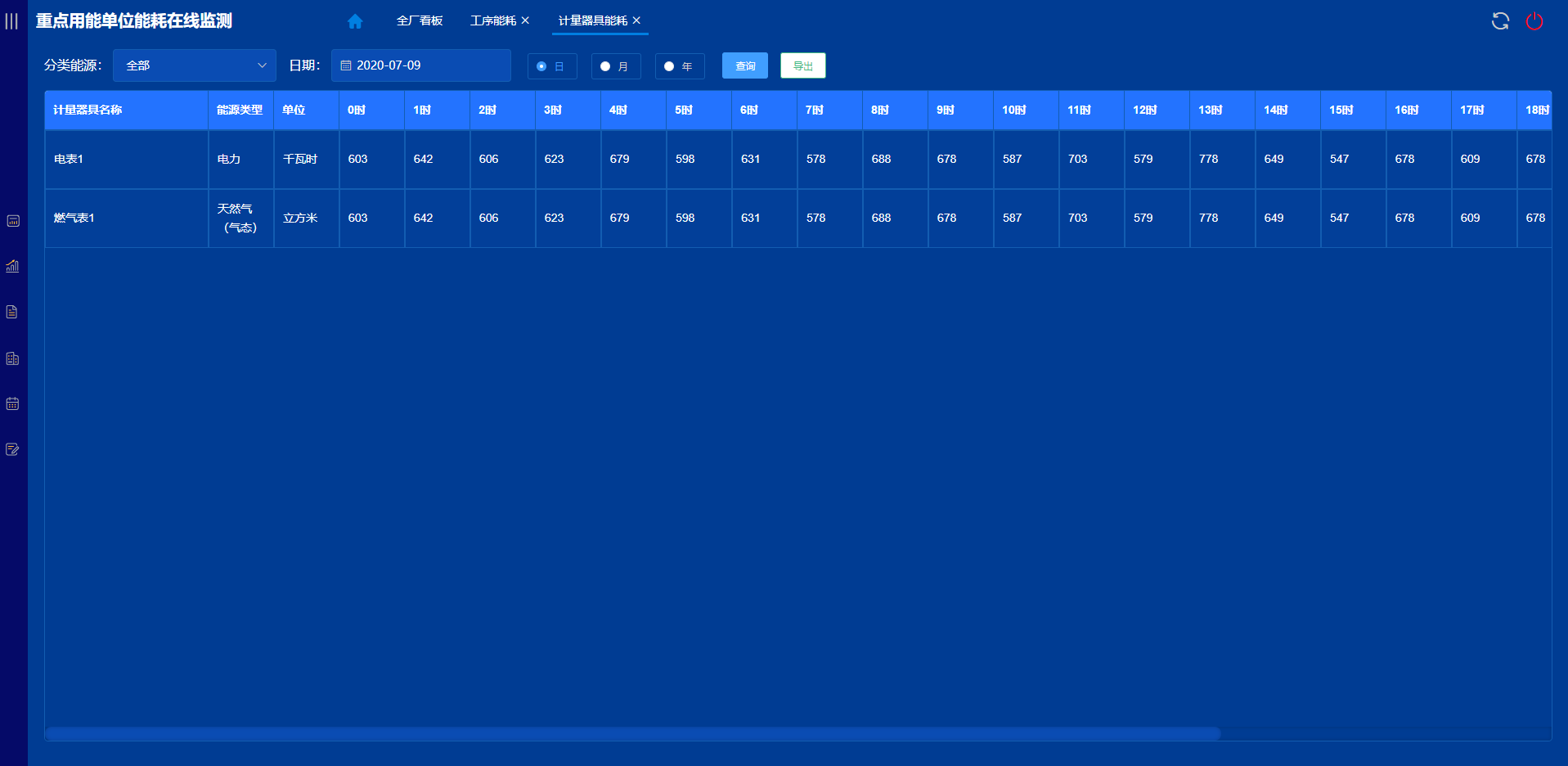

计量器具用能集抄
计量器具集抄主要统计不同的能源类型在指定时间段内的用能情况,支持导出到excel。

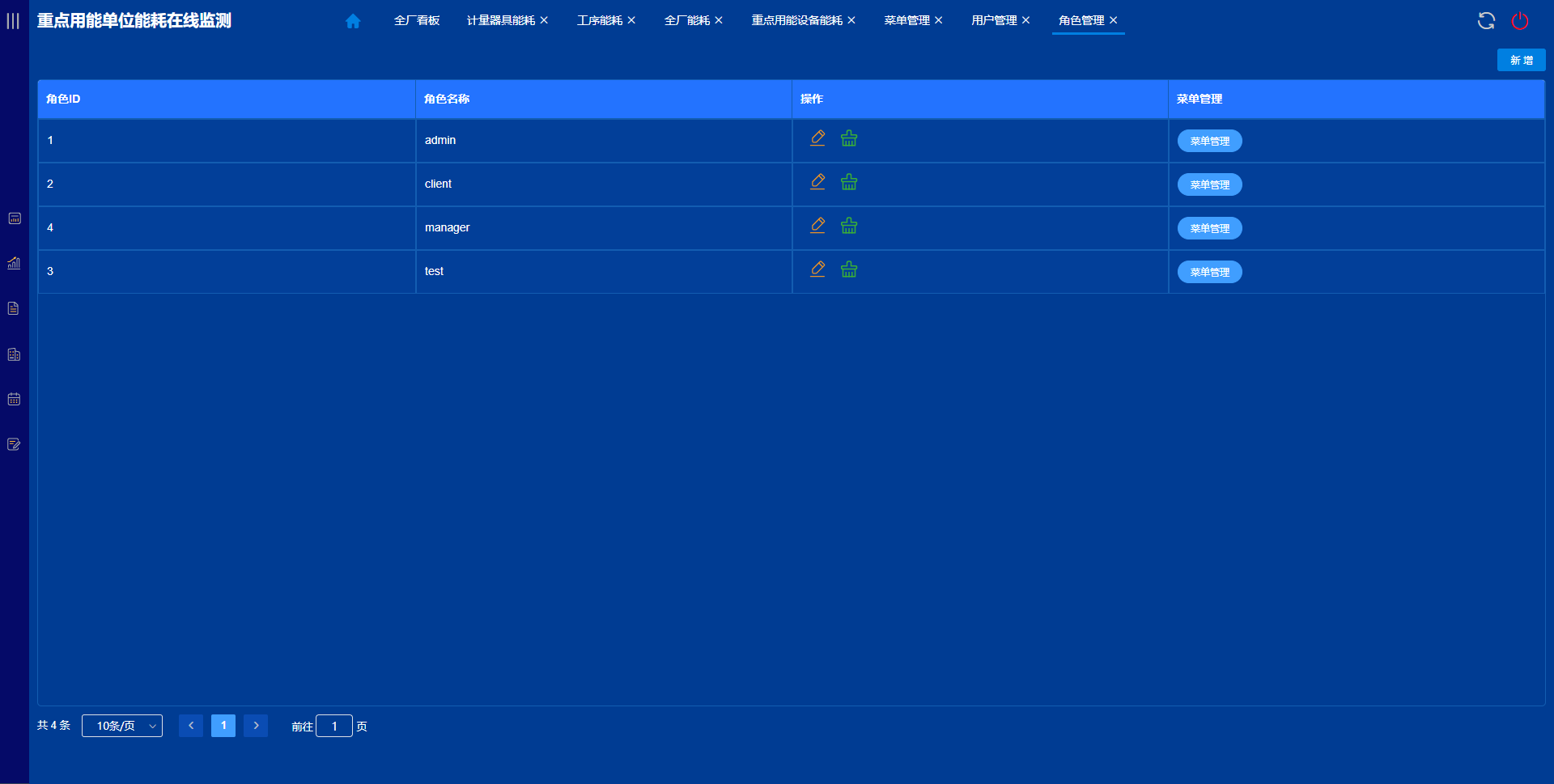

3. 权限管理
权限管理页面主要是对不同角色的用户关联不同的菜单信息

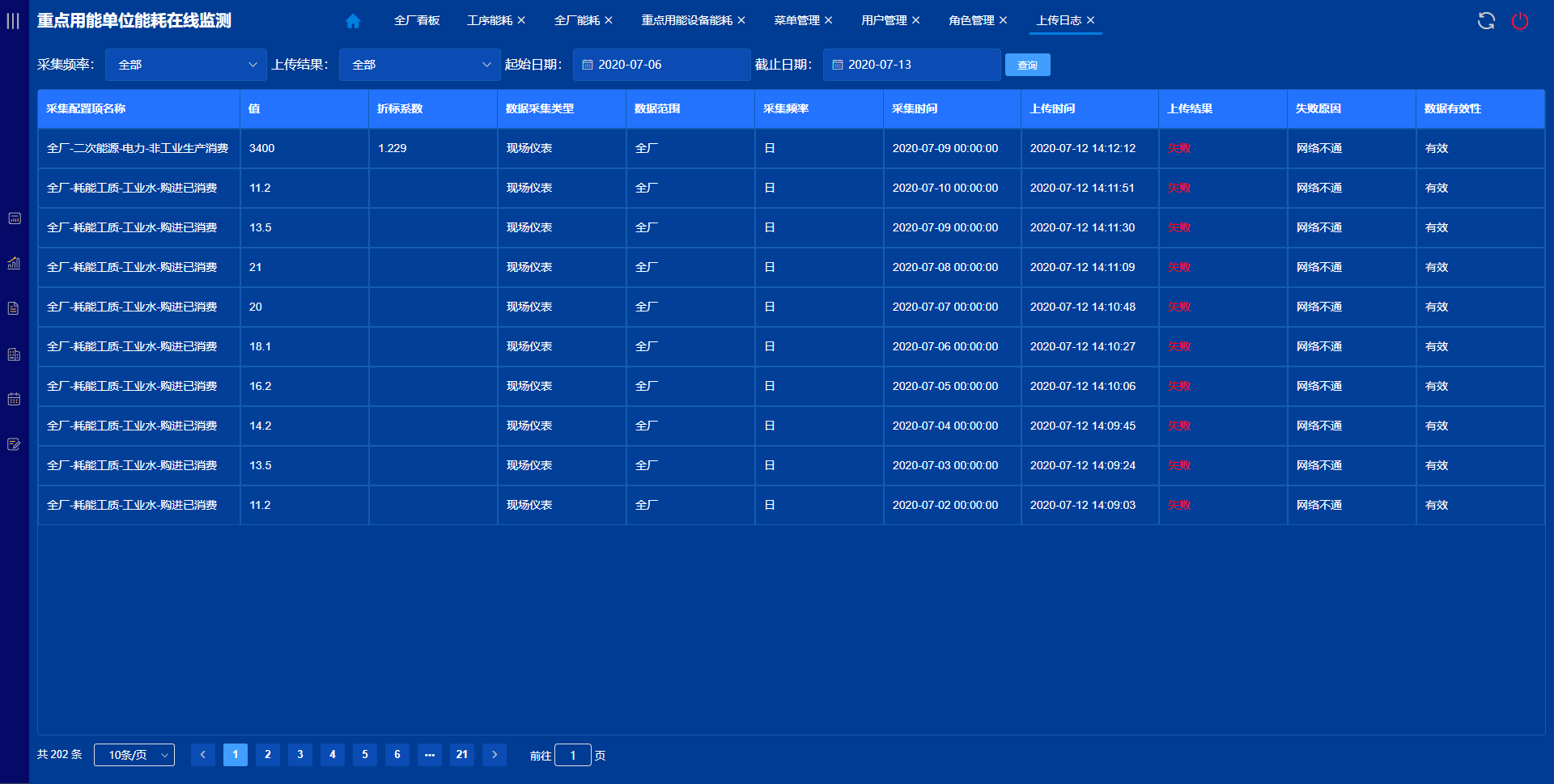

4. 系统日志
系统日志页面显示的是数据上传的详细信息,可以显示采集时间、上传时间、上传结果以及失败原因等。

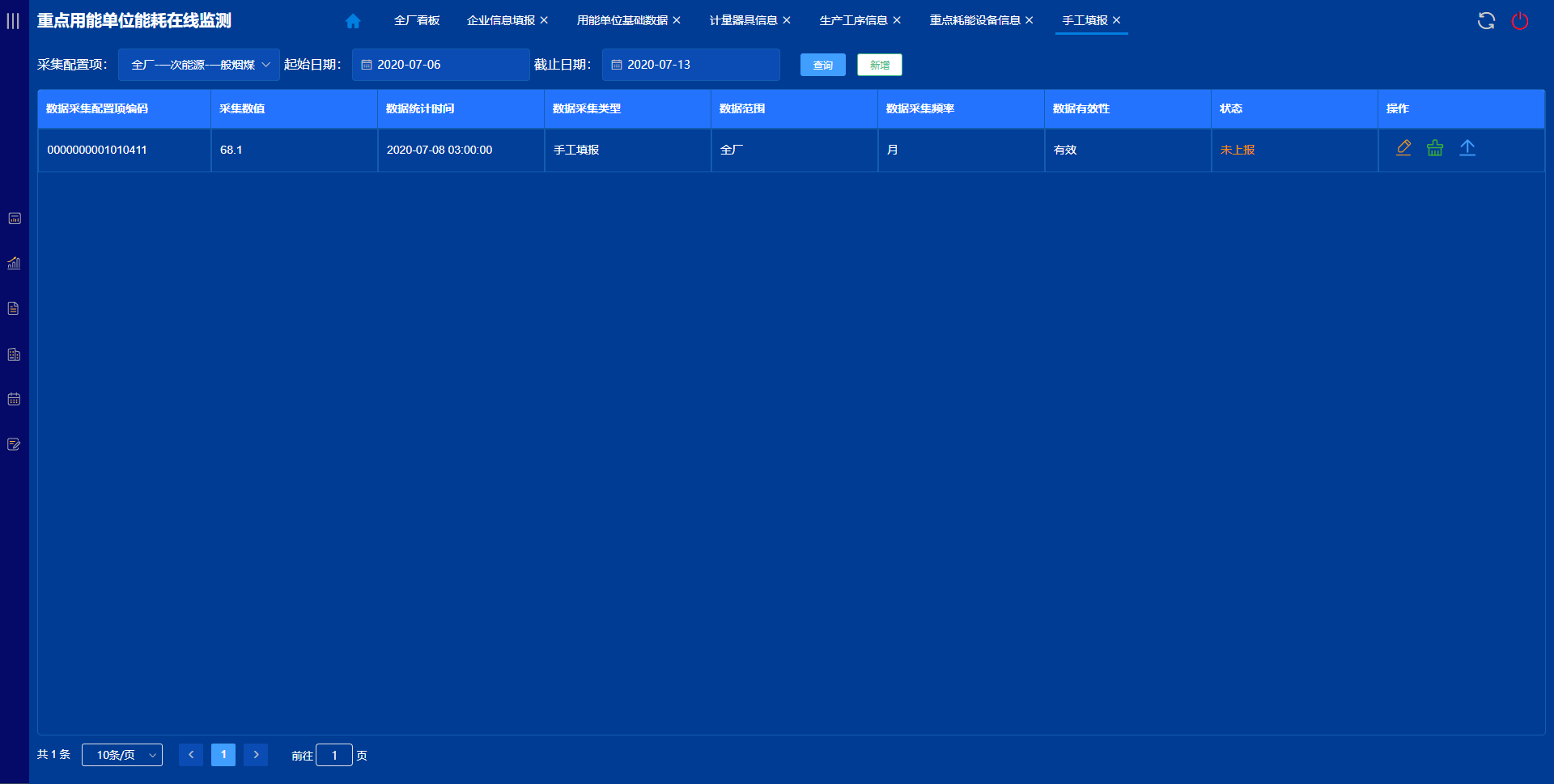

5. 手工填报
手工录入信息是指根据配置的采集配置项信息填写对应的采集数值,一般是计量器具无法计量的数据,如:煤、油等。
6. 基础信息配置

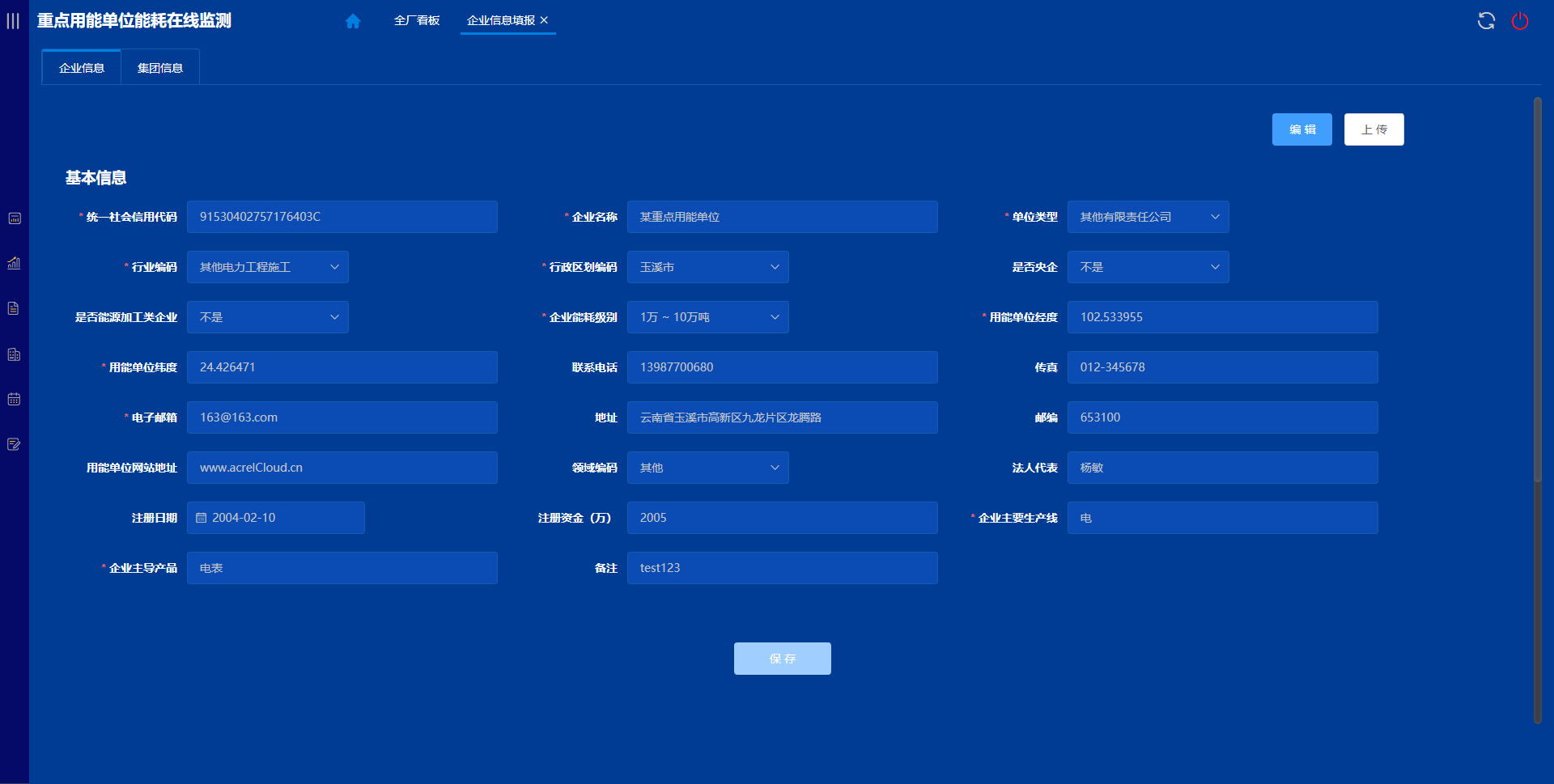

企业基本信息
企业基本信息页面主要包含统一社会信用代码、企业名称、单位类型、行业编码、行政区划编码等;用于维护企业的基本信息。

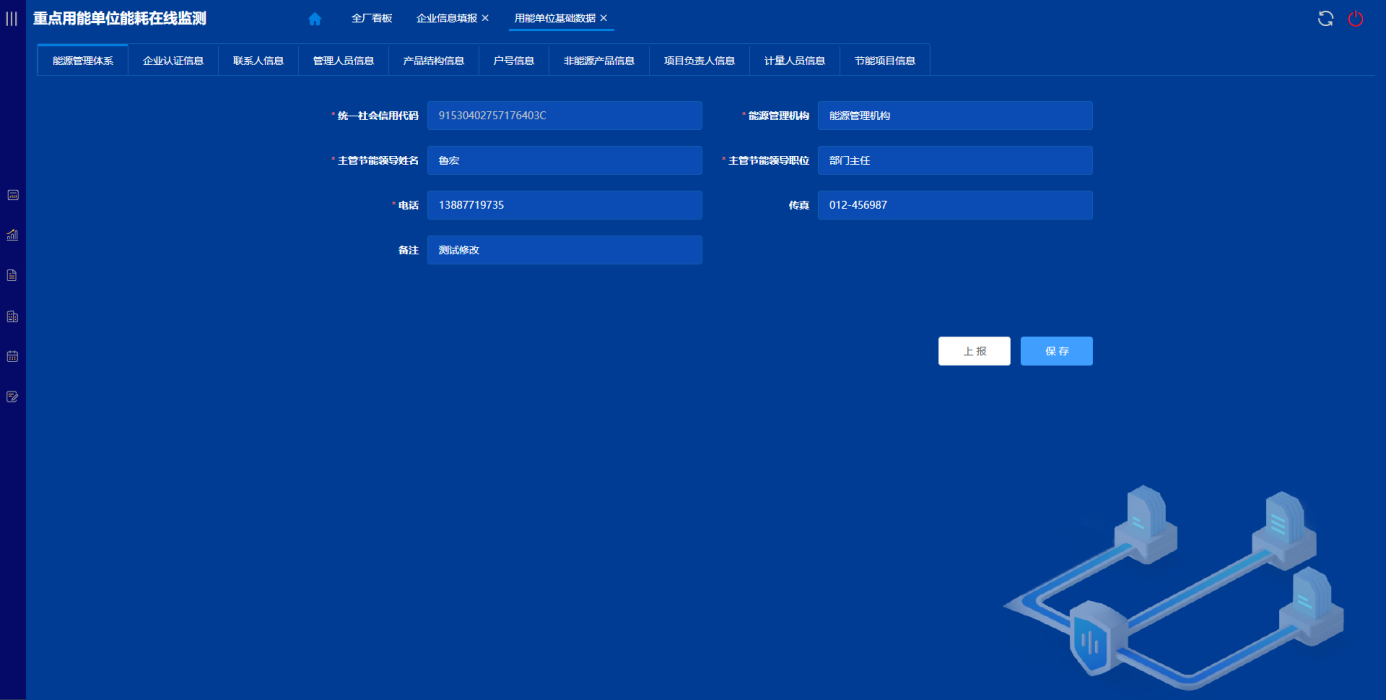

用能单位基础信息
用能单位基础信息设置主要包含能源管理体系、企业认证信息、联系人信息等;根据不同地方标准,可能还有管理人员信息、产品结构信息、户号信息、非能源产品信息、项目负责人信息、计量人员信息、节能项目信息等。

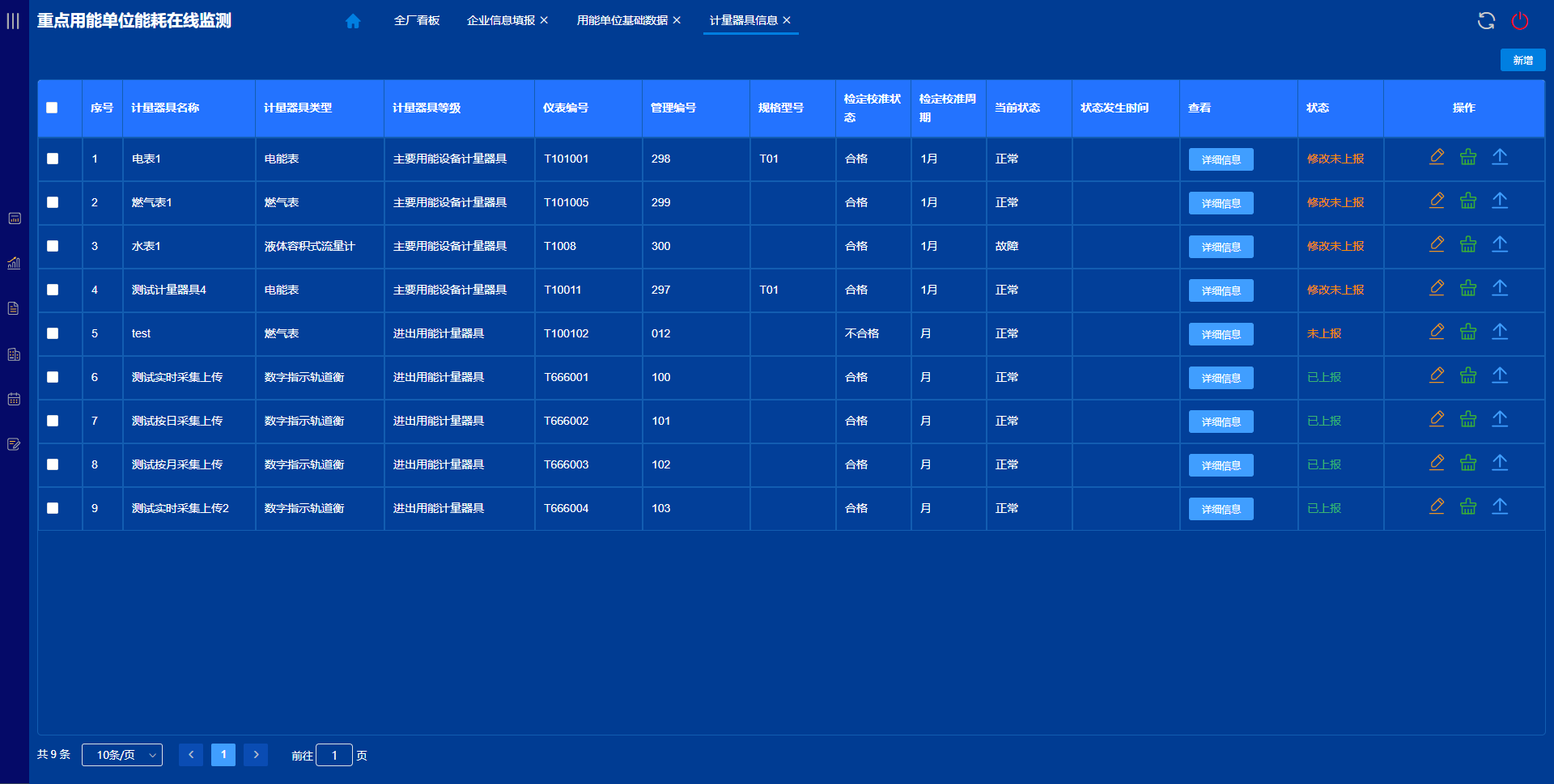

计量器具信息
计量器具是单独的或连同辅助设备一起用以进行测量的器具,可以手动填写计量器具名称、选择计量器具类型、计量器具等级、仪表编号、能源类型等一些相关信息。

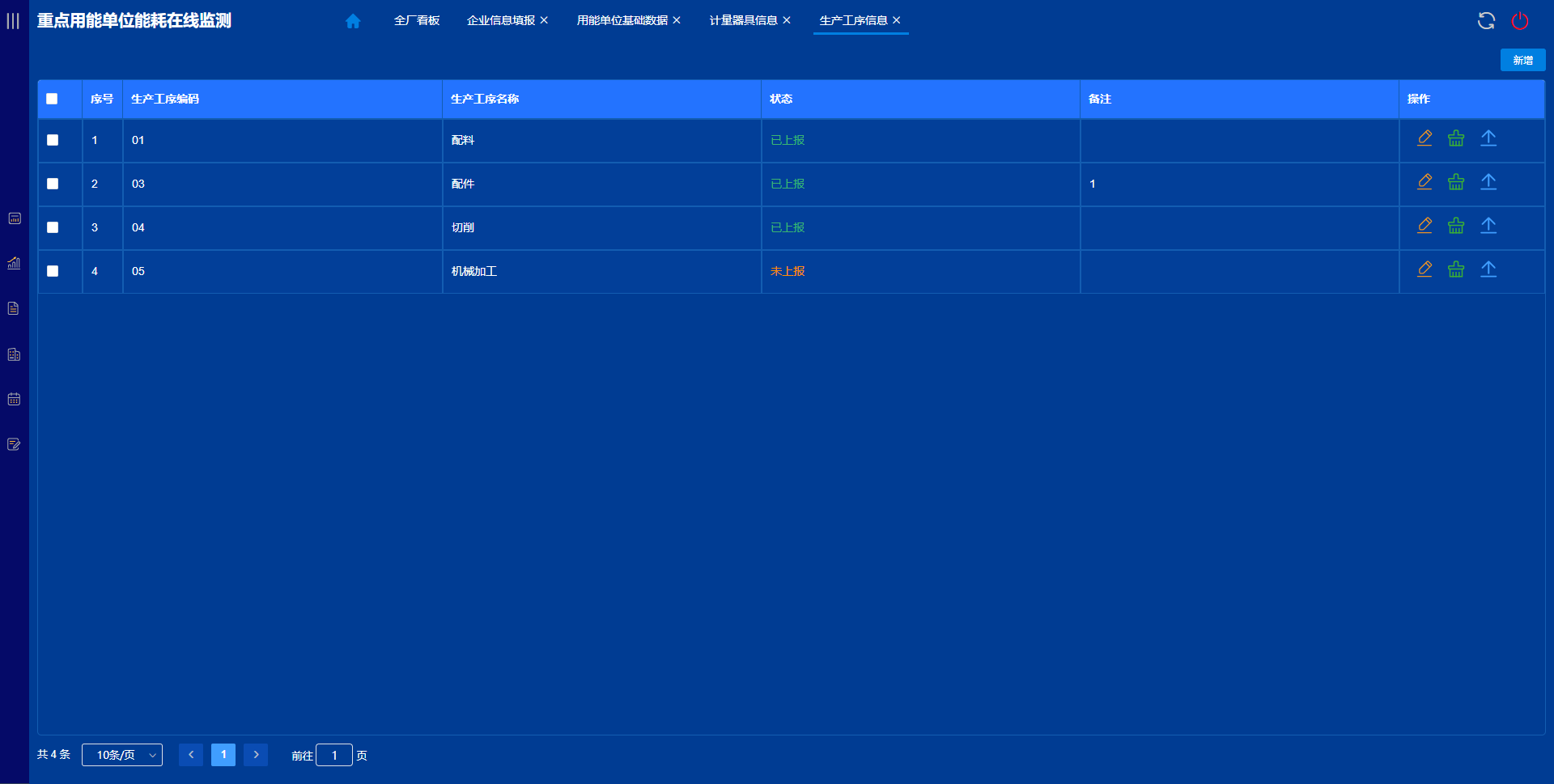

用能单位工序信息
生产工序是整个生产过程中加工产品的次序,用能单位生产工序信息页面可以配置生产工序编号(工序编号长度为两位)、生产工序名称等。

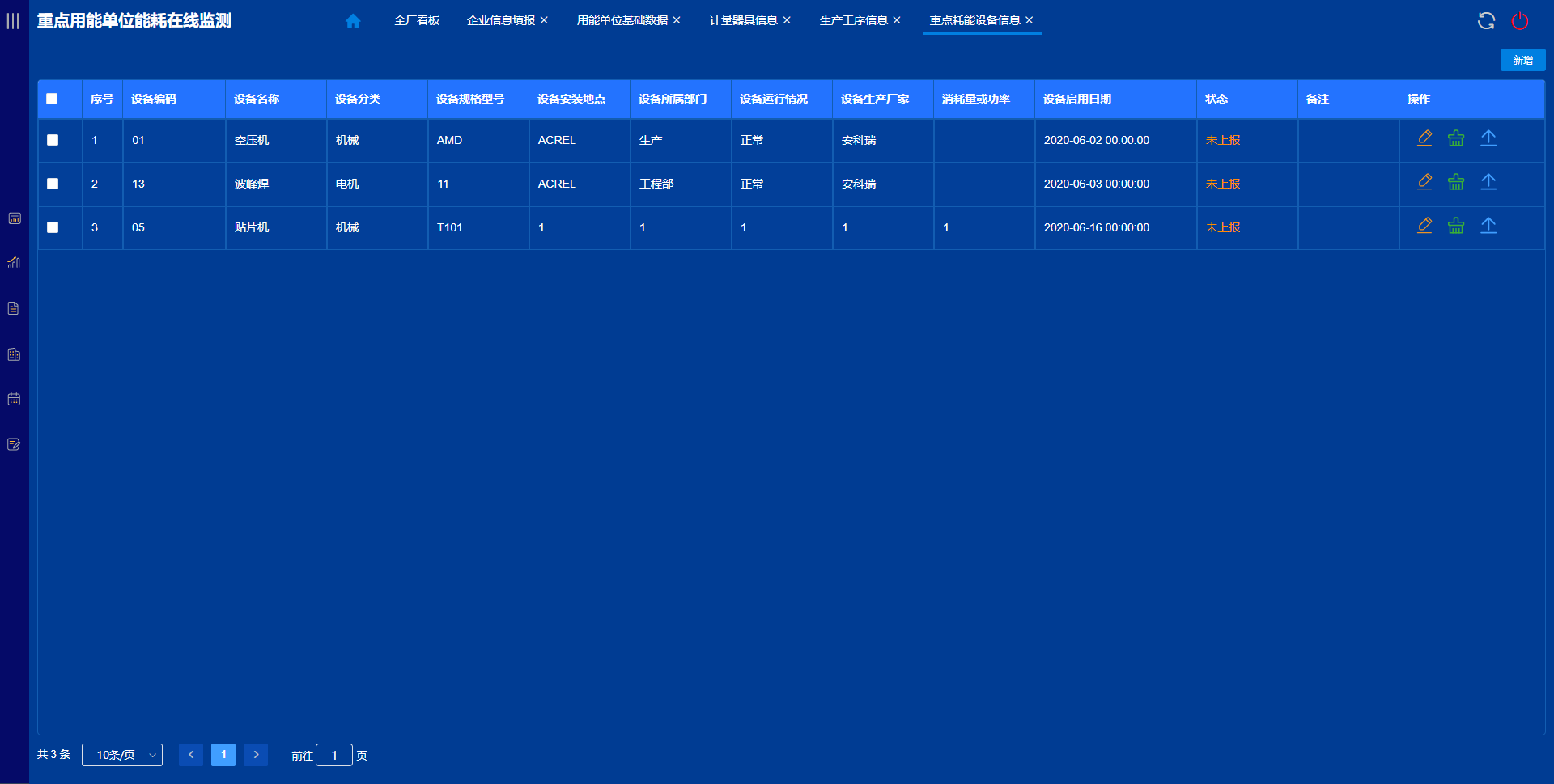

重点耗能设备信息
重点耗能设备信息页面可以配置该设备所在的生产工序、工序单元,可以选择所属分类;以及设备安装地点、设备所属部门、设备运行情况、设备生产厂家等一些基本信息。

产品名称 规格型号 主要功能
多功能电力仪表 AEM96 三项电参量U、I、P、Q、S、PF、F测量,总正反向用功电能统计,正反向无功电能统计;2-31次分次谐波及总谐波含量分析、分项谐波及基波电参量(电压、电流、功率);电流规格3 x 1.5(6)A,有功电能精度0.5S级,无功电度精度2级
导轨式安装电能表 DTSD1352 三项电参量U、I、P、Q、S、PF、F测量,分相正向有功电能统计,总正反向有功电能统计,总正反向无功电能统计;红外通讯;电流规格:经互感器接入3 x 1(6)A,直接接入3 x 10(80)A, 有功电能精度0.5S级,无功电度精度2级;



无线通讯转换器



AEW110
AEW110无线通讯转换器主要用于辅助RS485设备进行无线组网,通过将通讯数据在RS485信号与无线信号之间互传,完成普通RS485设备的无线通信。额定电压:AC85-265V;频率:50Hz;功耗:<2VA;无线:470MHz无线传输,空旷时最远传输距离:1km
能源网关 ANet ARM 32位处理器;内存>64M;电子硬盘容量>128M;功耗<10W;RS-485接口数量:2/4/8个,光耦隔离;带百兆网口;带4G通讯;支持断点续传、数据 XML 格式及 AES 加密;电磁兼容4级;支持GBT19582-2008(Modbus、ModbusTCP)、DL/T645-1997、DL/T645-2007、 CJT188-2004等协议;计量仪表接入量>32个;
水表
燃气表
流量计
端设备
