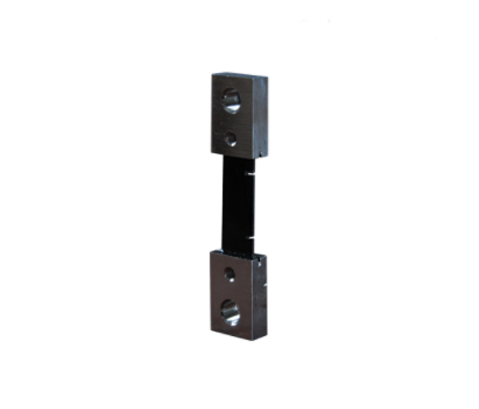

AFL-T系列分流器

分享与关注
AFL-T系列定值分流器主要用于大电流的测量,其工作原理类似小阻值的四端测量电阻,通过测量电流压降的方法来反映出被测电流的大小。AFL-T系列定值分流器主要由锰铜材料与铜端子用银合金焊接后制成,两侧铜端子各有一组电流测量端及电压取样端,最大额定电流10kA,结构上≤50A时采用塑料底座固定安装,>50A时直接用铜端子固定安装。

全国服务热线 18702100157

  • 产品简介
  • 技术参数
  • 产品选型

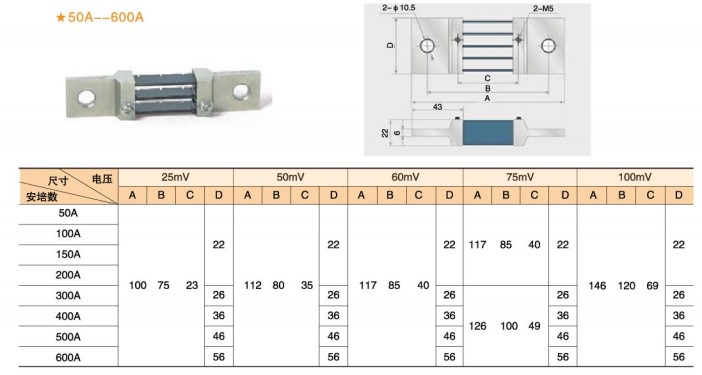

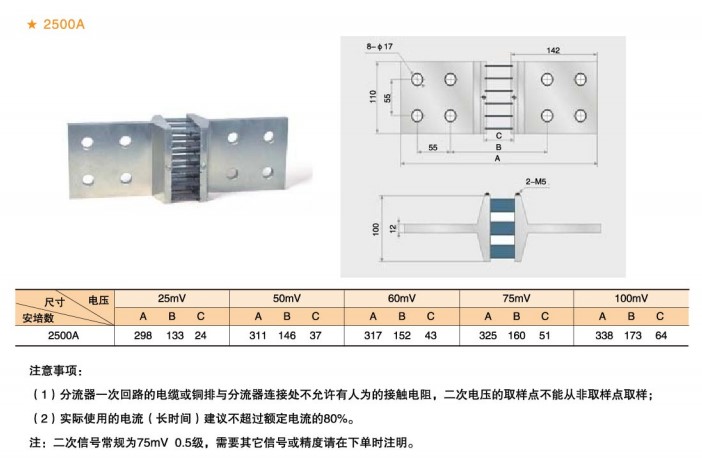

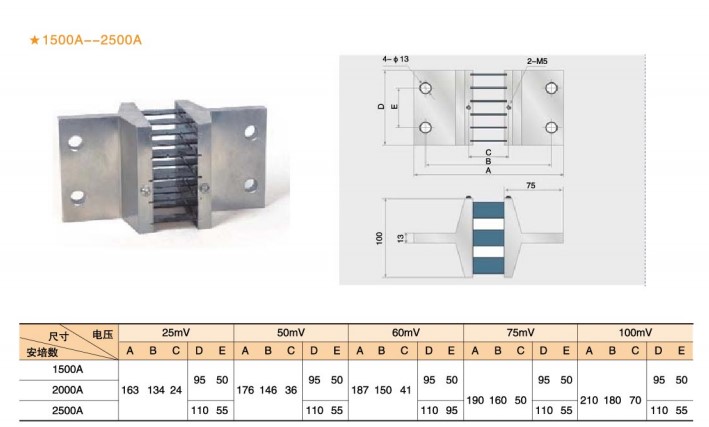

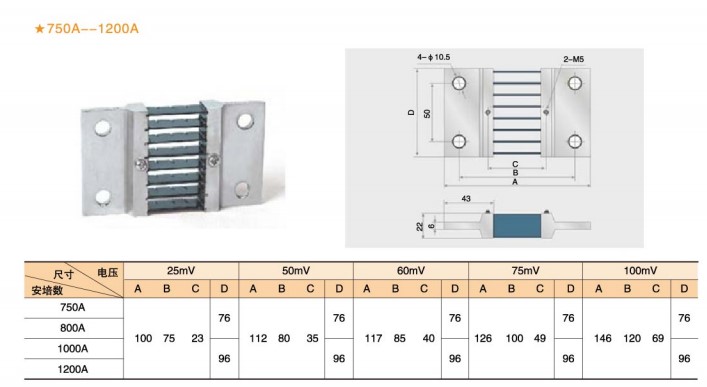

  • 外观尺寸
  • 产品报价
功能:
AFL-T系列定值分流器主要用于大电流的测量,其工作原理类似小阻值的四端测量电阻,通过测量电流压降的方法来反映出被测电流的大小。AFL-T系列定值分流器主要由锰铜材料与铜端子用银合金焊接后制成,两侧铜端子各有一组电流测量端及电压取样端,最大额定电流10kA,结构上≤50A时采用塑料底座固定安装,>50A时直接用铜端子固定安装。当分流器与指针式电流表配套使用时,由于电流表实际上为一阻值约数欧姆的毫伏表,因此必须用与电流表配套供应一对定值导线相连接;当分流器与数字电压表配套使用时,则可用任意导线相连接。

应用范围:
广泛用于电信通信设备、电动汽车、航空航天、充电站、电镀电源、仪器仪表、直流输变电等系统。

订货范例:
具体型号:AFL-T 100A/75mV
技术要求:额定电流比100A/75mV;准确级0.2级
通讯协议:无
辅助电源:无

适用标准:
GB/T 7676.1~9-1998《直接作用模拟指示电测量仪表及其附件》
GB/T5729-94《电子设备用固定电阻器》
GJB/T360A-96《电子及电子元件试验方法》
GB2423《电工电子产品基环境试验规程》
IEC51-9《直接作用模拟指示点测量仪表及其附件 第9部分:推荐的试验方法》
JB/T9288-1999《外附分流器》
IEC610101-2001《测量、控制和试验室用的电气设备的安全要求》
SJ/T11363-2006《电子信息产品中有害物质的限量要求》
1)生产范围: 1A~50A/ 10mV~800mV; 51A~2500A/ 10mV~300mV; 2501A~12000A /10mV~100mV,常规为75mV
2)环境条件:-25~+40℃,相对湿度:≤80%。
3)温升:额定电流下持续2小时温升变化趋于稳定后,额定电流100A以下不超过80K;额定电流100A以上温升不超过120K。
4)过负载性能:120%额定电流值,2小时。
5)  热电势影响:不超过等级指数的50%。
6)精度等级:0.5级、0.2级
