功能:
AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时监控,通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息,从而判断电源设备是否有断路、短路、过压、欠压、错相以及过流(过载)等故障信息并实时报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况,并集中显示,从而可以有效避免在火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,保障消防联动系统的可靠性。

应用场所:
(1)办公建筑(商务办公、国家机关办公建筑等);
(2)商业建筑(商场、金融机构建筑等);
(3)旅游建筑(宾馆饭店、娱乐场所等);
(4)科教文卫建筑(文化、教育、科研、医疗卫生、体育建筑等);
(5)通信建筑(邮电、通信、广播、电视、数据中心等);
(6)交通运输建筑(机场、车站、码头建筑等)。

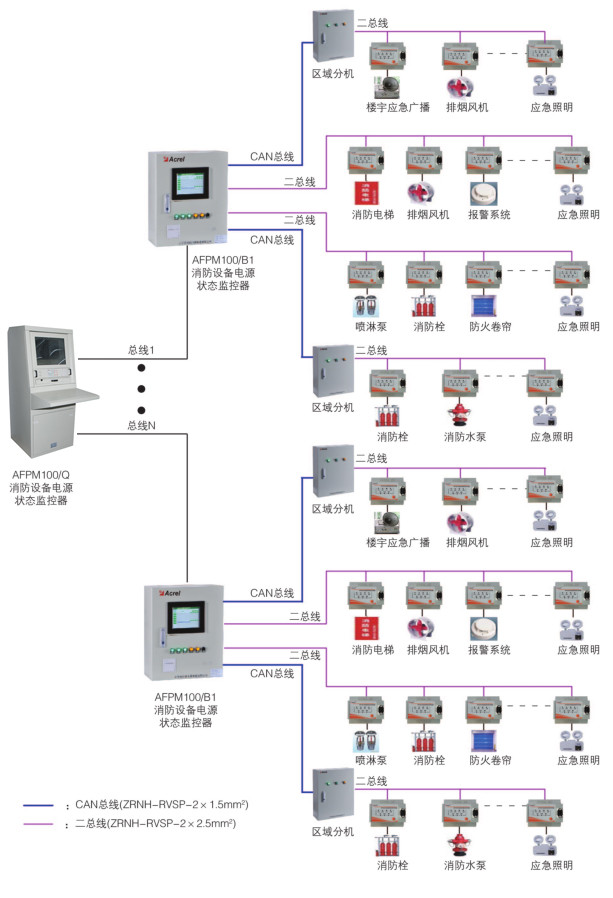

  AFPM100消防设备电源监控系统采用AFPM100/Q消防设备电源状态监控器(主机)+AFPM100/B1消防设备电源状态监控器(分机)+区域分机+电压电流传感器四层结构组网模式,适用范围广,满足各种环境的现场,便于区域化管理,传感器与监控器之间采用二总线通讯,监控器与分机之间采用CAN总线通讯,满足了通讯实时性高的要求。

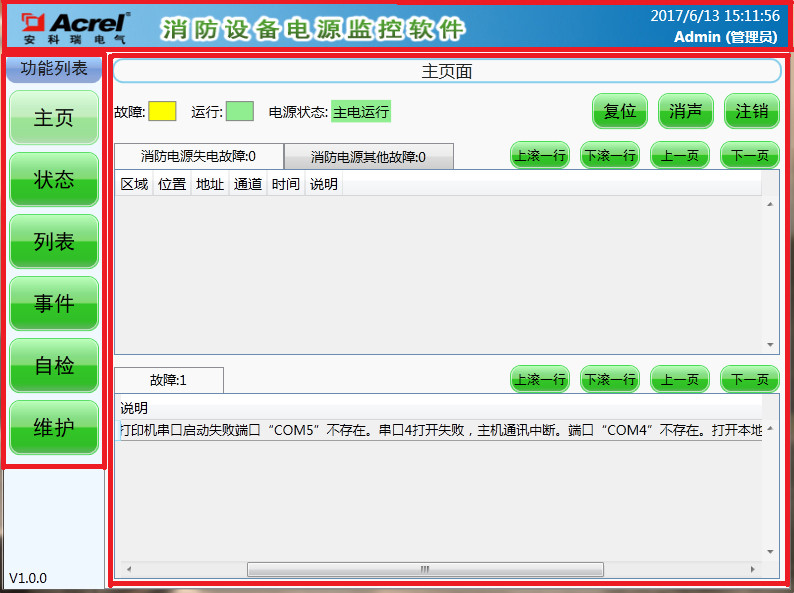

系统运行主界面

  包含“软件标题区”、“功能列表区”、“页面显示区”三部分,可以通过点击“功能列表区”内按钮进入各相关功能界面。

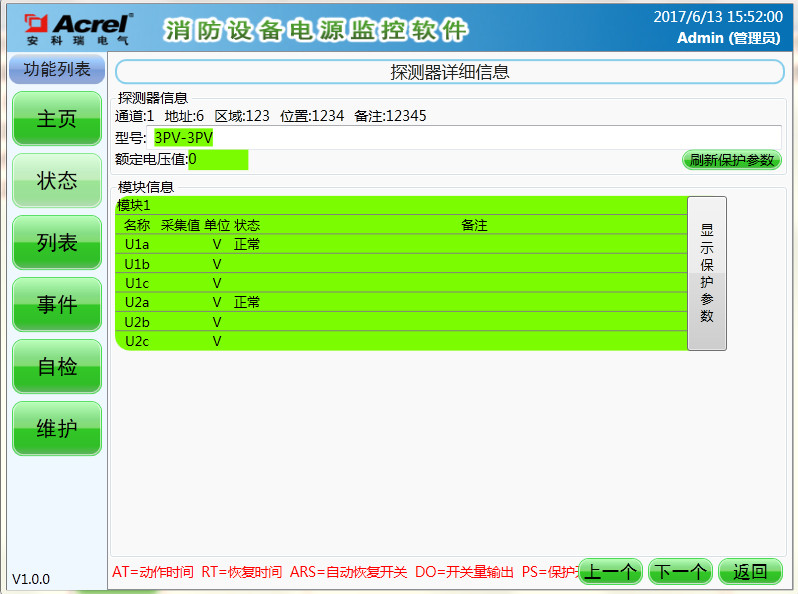

状态监测界面
  置的内部设定参数、测量参数状态参数, 并可于该界面对监控装置进行远程解除报警或分合闸控制。

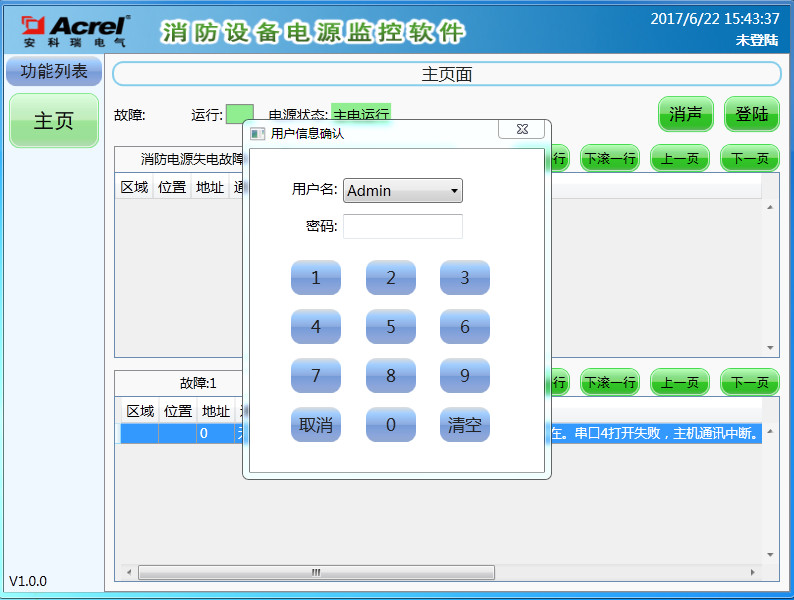

用户登录界面

  选择用户名并输入正确的密码后,系统状态栏会显示当前的登录用户。本软件针对的任意远控操作均需权限登录后方可操作,即防止无关人员误操作。

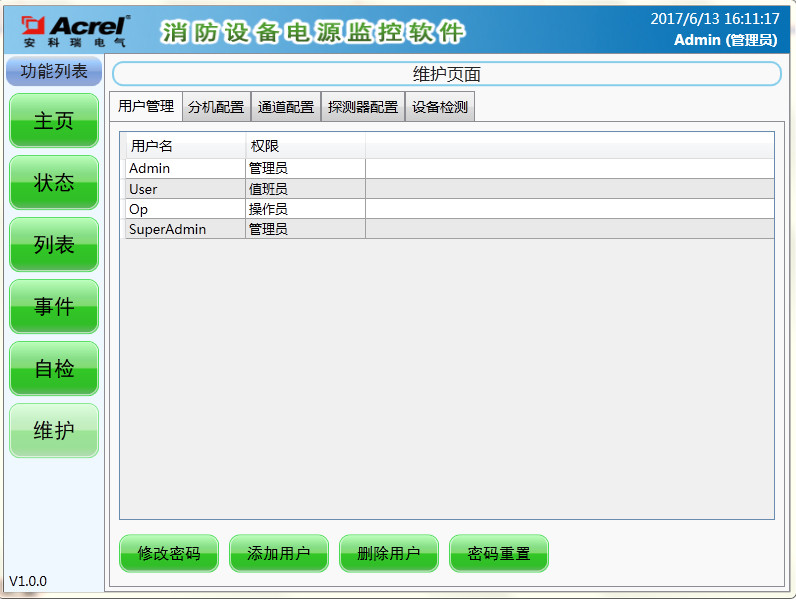

权限管理界面
  该界面可添加新的“操作员”和“值班员”权限的新用户,也可删除这两个级别的现有用户,该管理功能只有“超级管理员”和“管理员”可进行操作。

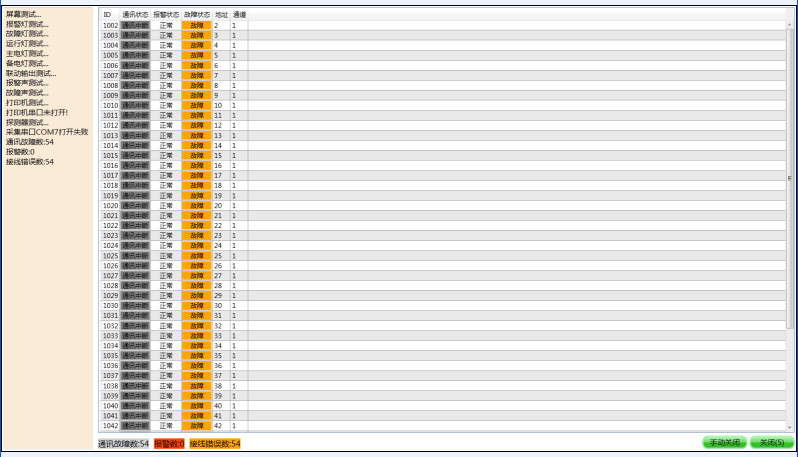

设备检测界面

  该检测功能为“管理员”和“操作员”方可进行的操作功能,主要用于设备自检和对监控系统柜体面板指示灯的手动检测。

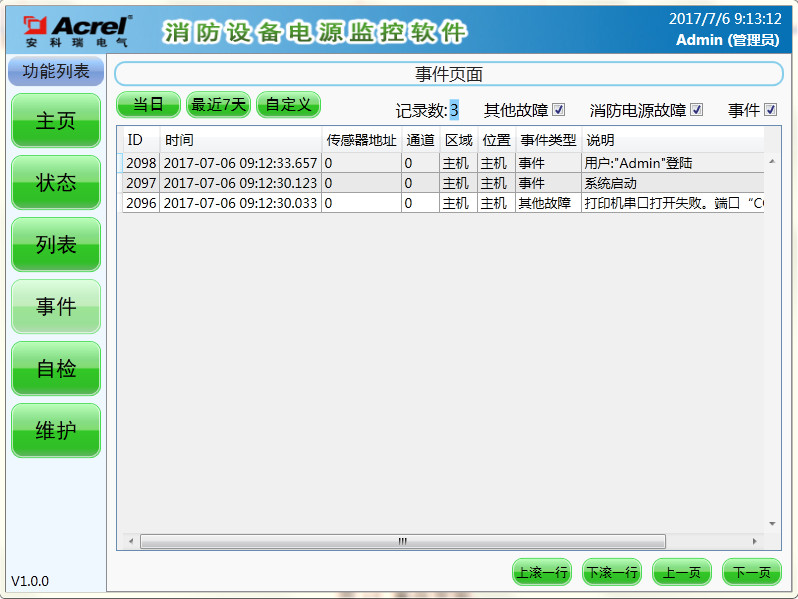

事件记录界面
用户于该界面内可查询任意时段内相应报警或动作类型下的记录,各级操作权限均可查看该界面的信息。
1)消防设备电源状态监控器
外形 名称 规格 功能
AFPM100/B1
消防设备电源状态监控器
≤256点
(可扩展)
接收消防电源监控模块采集的电压、电流信号,判断电源设备的故障信息,实现对被保护消防设备电源的监视,报警,控制与管理,采用二总线通讯
  AFPM100/Q
消防设备电源状态监控器
接分机 接收壁挂式主机上传的故障信息,实现对被保护消防设备电源的监视


2)区域分机
产品外形 名称 规格 产品功能

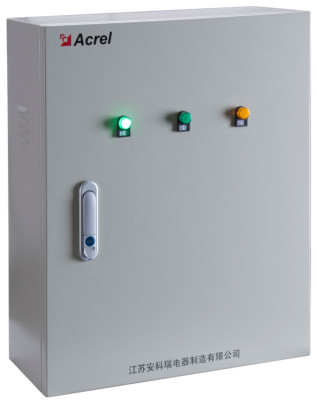

  AF-QYFJ-250W-12Ah
区域分机
≤256点 对局部分区内的装置实行有效监控,将自身的状态信息上传至监控器,延长通讯距离,扩展系统容量
AF-QYFJ-50W-7Ah
区域分机
≤128点


3)传感器
应用场景 型号 主要功能
消防电箱 AFPM3-2AVML 监测2路三相交流电压,二总线通讯,液晶显示
AFPM3-AVIML 监测1路三相交流电压及电流,二总线通讯,液晶显示
